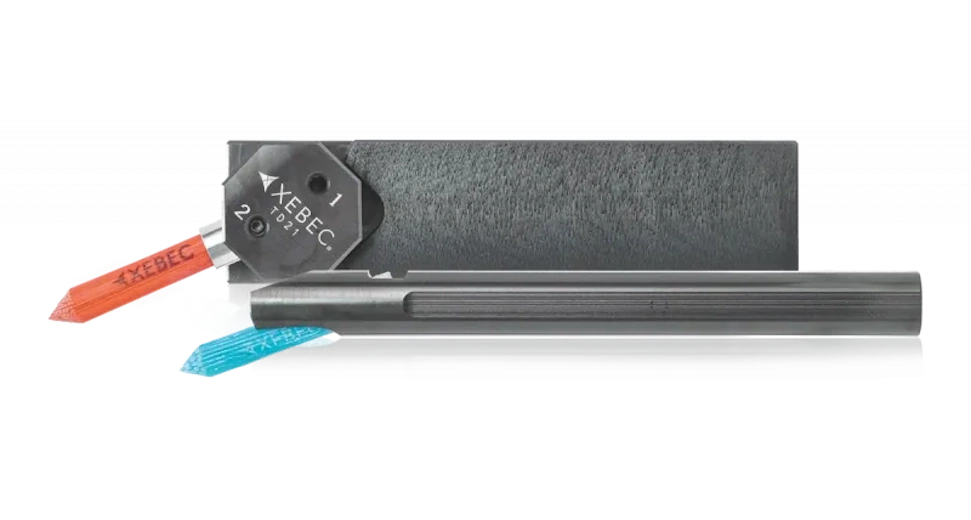

Turning Brush für Drehmaschinen
Für das Entgraten von Querbohrungen und Einstichen sowie Außen- und Innengewinden auf der Drehmaschine mit stehendem Werkzeug
Ihre Vorteile
Automatisiertes Entgraten kleiner Grate direkt auf der Drehmaschine
Kein manueller Entgrataufwand und kein Umrüsten erforderlich
Gleichbleibende Entgratqualität und hohe Prozesssicherheit
Entgraten mehrerer Querbohrungen in einem Arbeitsgang
Geeignet für Innen- und Außengeometrien
Auch zum Polieren von Mantel-, Plan- und Bohrungsflächen geeignet
Einfache Integration ohne aufwendige Programmierung
Video 1: Entgraten von Außengewinde & Querbohrung
Die Keramikfaser-Bürste ermöglicht das automatisierte Entgraten kleiner Grate (< 0,1 mm) direkt auf der Drehmaschine. Hierzu wird das Werkzeug als statisches Werkzeug im Revolver eingesetzt, sodass Entgratvorgänge unmittelbar in den Bearbeitungsprozess integriert werden können. Zusätzliche manuelle Arbeitsschritte oder das Umspannen der Werkstücke entfallen.
Mehrere Querbohrungen können in einem Arbeitsgang entgratet werden. Darüber hinaus eignet sich das Werkzeug nicht nur zum Entgraten, sondern auch zum Polieren von Mantelflächen, Planflächen und Bohrungen.
Bei Verwendung der Vierkantschaft-Werkzeughalter kann der Bürstenwinkel individuell eingestellt werden. Dadurch lassen sich die Keramikfasern optimal auf die Gratkante ausrichten. Je nach Fasersteifigkeit, Anstellwinkel, Vorschub und Drehzahl kann die Schneidwirkung gezielt an die jeweilige Anwendung angepasst werden.
Die Programmierung ist dabei besonders einfach, da das Werkzeug in den meisten Anwendungen lediglich entlang der Z-Achse von Z− nach Z+ verfahren wird. Dies ermöglicht eine schnelle Integration in bestehende Bearbeitungsprogramme bei gleichzeitig hoher Prozesssicherheit und reproduzierbaren Entgratergebnissen.

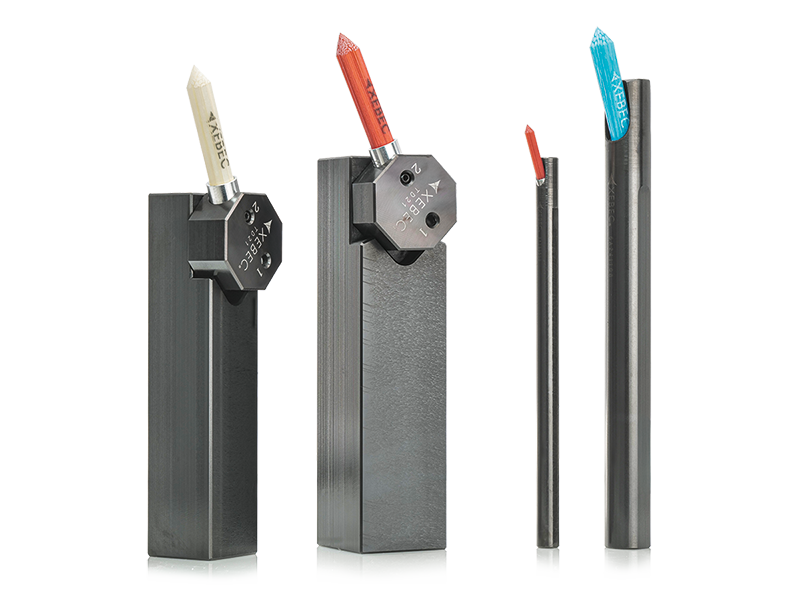

Die KERAMIKFASER TURNING BRUSH wird in vier Varianten angeboten.
Zwei
Typen mit Vierkantschaft und einstellbarem Bürstenwinkel und zwei Typen
mit Rundschaft und fixem Bürstenwinkel.
VIERKANTSCHAFT-WERKZEUGHALTER MIT EINSTELLBAREM BÜRSTENWINKEL
Bei den Werkzeughaltern mit Vierkantschaft ist der Bürstenwinkel
einstellbar, um die Entgratwirkung zu optimieren, während der Bürstenwinkel
der beiden Rundschaft- Werkzeughaltern auf einen flachen Winkel festgelegt
sind. Der Vorteil flacher Winkel (näher an der Horizontalen) besteht darin,
dass die flexiblen Fasern unregelmäßige Oberflächen wie Querbohrungen
entgraten können.
Der Vierkantschaft ermöglicht auch steile
Bürstenwinkel (nahezu senkrecht). Dadurch wird die Schleifkraft der
Keramikfasern auf die Spitze der Bürste konzentriert, was sie ideal für das
Entgraten von Gewinden macht.

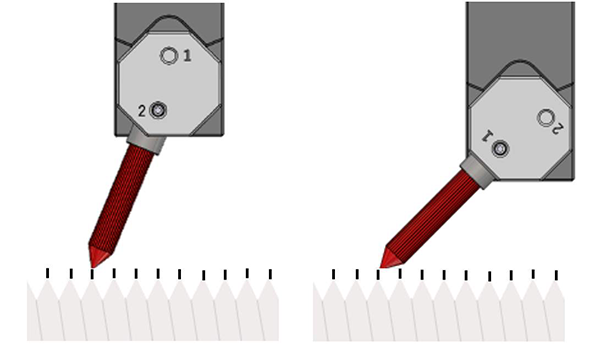

BEI AUSSENGEWINDEN GILT: JE STEILER, DESTO BESSER
Ein steiler Bürstenwinkel (unter 90°) ermöglicht einen definierten
Kontakt zwischen Keramikfaser und Grat, ohne Aufspalten des Bürstenbündels
und gewährleistet eine hohe Schleifleistung. Beim Überführen der Bürste über
das Gewinde, streicht sie über die Gewindespitzen und entfernt dabei
hervorstehende Grate.
Video 2: Entgraten mit Keramikfaser Bürsten
Die Bearbeitungsrichtung der Keramikfaserbürste muss immer entgegen der Bürstenspitze erfolgen. Bei dieser ziehenden Bewegung wird die Borstenablenkung minimiert und zu entgratenden Kanten werden sicher erfasst. Bei schiebender Bewegung würden die Borsten aufspreizen und brechen.
QUERBOHRUNGEN ENTGRATENUm Querbohrungen zu entgraten werden flache Bürstenwinkel und große Zustellungen benötigt. Für ein gleichmäßigeres Ergebnis kann die Entgratung im Rechts- und Linkslauf durchgeführt werden.

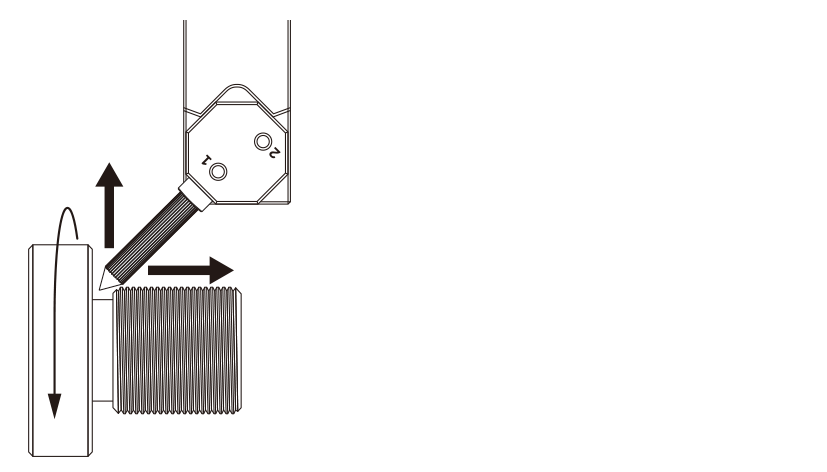

GEWINDE ENTGRATENFür das Entgraten von Außengewinden ist ein steiler Bürstenwinkel erforderlich (22,5 °). Die korrekte Drehrichtung des Werkstücks ist für Rechtsgewinde mit dem Uhrzeigersinn M03 und für Linksgewinde entgegen dem Uhrzeigersinn M04.
