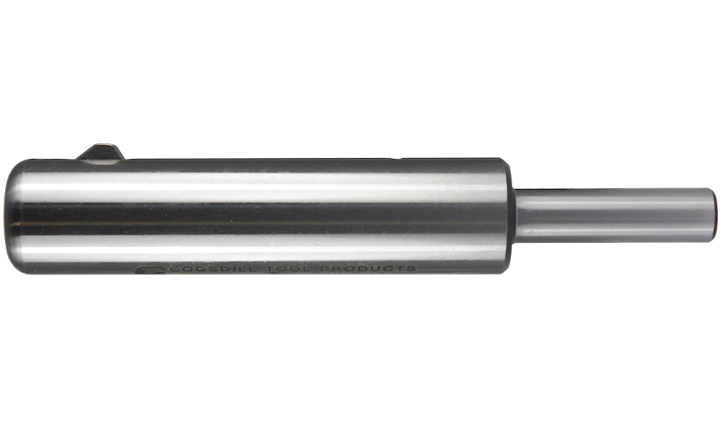

Burraway Entgratwerkzeug:
Bohrungen maschinell entgraten
Vorder- und rückseitiges Entgraten sowie Anfasen von Bohrungen in nur einem Arbeitsgang
Ihre Vorteile
Einfache Handhabung auf allen Maschinen
Drehrichtungswechsel nicht erforderlich
Kostengünstige Werkzeuge und Ersatzmesser
Einfacher Wechsel und hohe Standzeit der Messer
Entgratstärke einstellbar mittels Federspannung
Lösungen für verschiedenste Anwendungen realisierbar
Empfohlen für den Einsatz am Roboter
Video 1: Entgraten einer unterbrochenen Bohrung

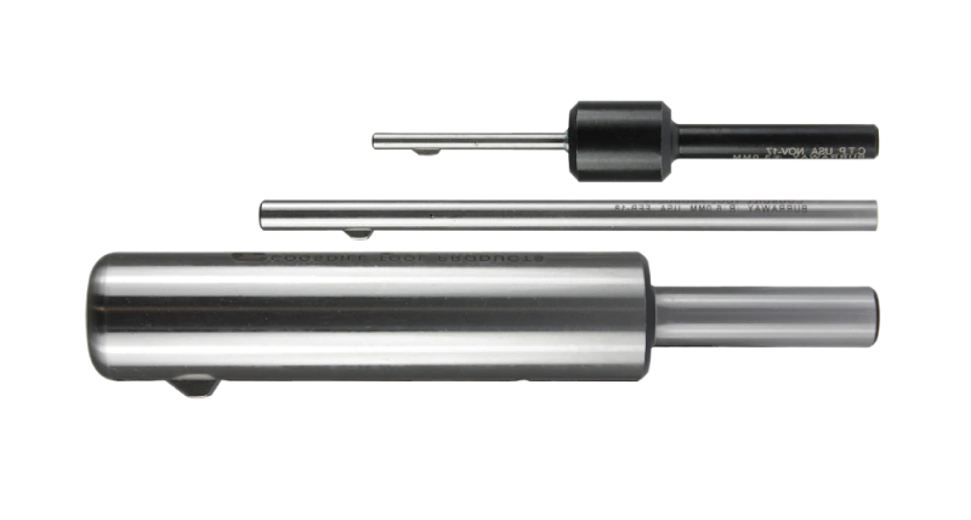

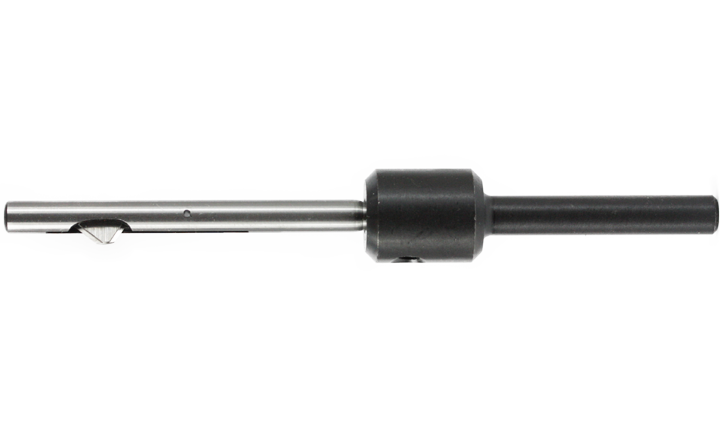

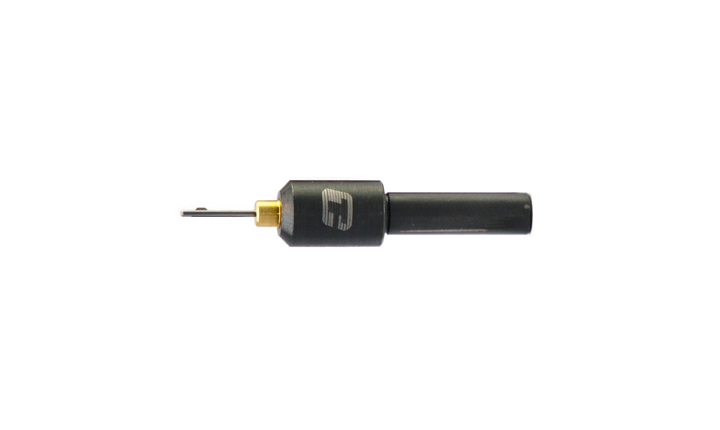

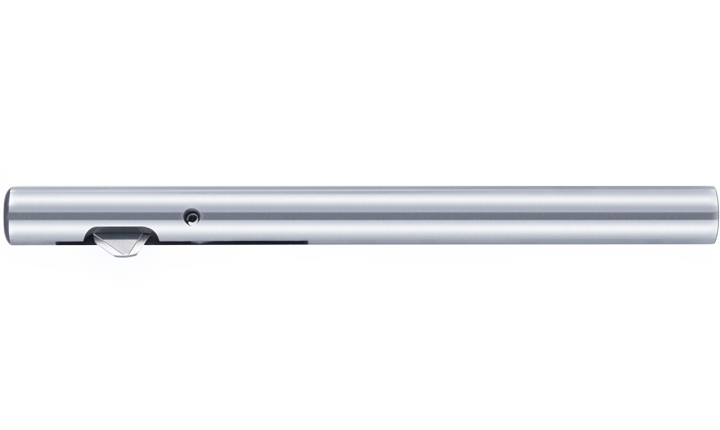

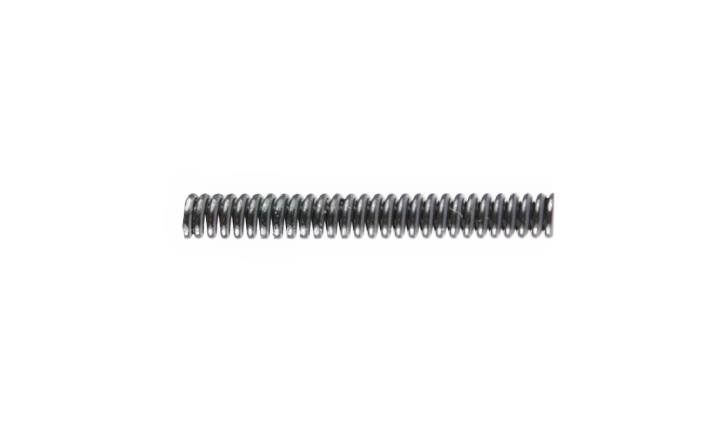

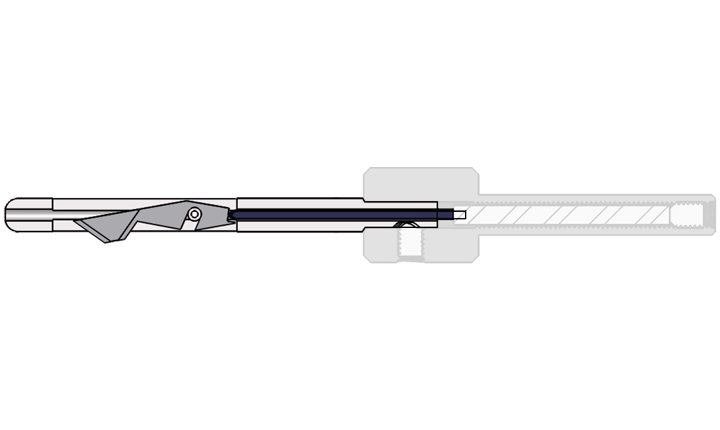

Das BURRAWAY-Werkzeug besteht aus dem Grundkörper, dem Messer, der Messerhalterung, einer Spannfeder und einer Feststellschraube. Messer und Feder sind hierbei auch separat bestellbar. Bei Typ A/MA ist auch nur das Vorderteil ohne Schaft erhältlich.

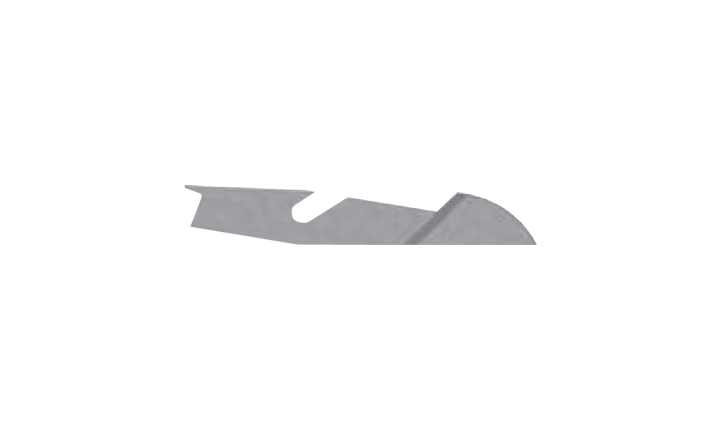

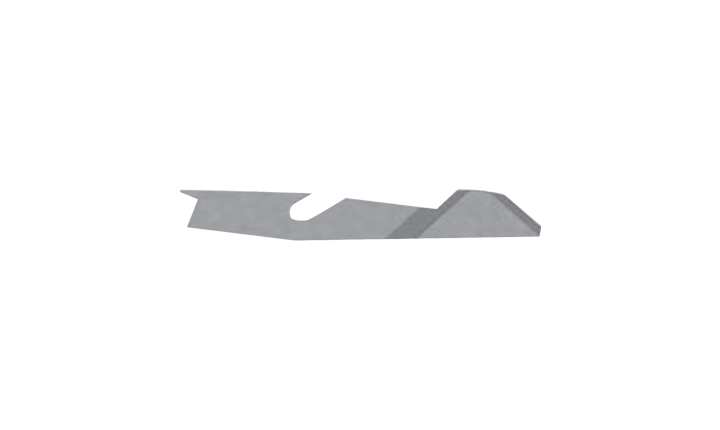

Es werden zwei Messertypen angeboten, die auch separat erhältlich sind. Zum einen ein DA-Messer (Dual Active), welches ein vorderseitiges und rückseitiges Entgraten in einem Arbeitsgang gewährleistet. Zum anderen bieten wir ein BA-Messer (Back Active) an, welches nur die Rückseite des Werkstücks entgratet. Die Vorderseite ist dann abgerundet.
Werkzeuge sind sowohl in Zoll (TYP A, B, C) und in metrischen Größen (TYP MA, MB, MC) erhältlich. Die Justierschrauben des Zollprogrammes werden mit Zollgewinde geliefert, die des metrischen Programms mit metrischen Madenschrauben.
Video 2: Funktionsweise des Burraway

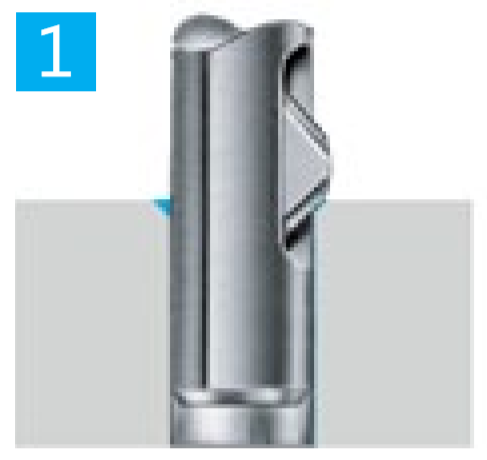

| 1. VORDERSEITE ENTGRATEN | |
.png?ts=1769677856)
|
Beim Einführen des Werkzeuges wird durch die Federspannung der auswechselbaren und einstellbaren Schneide der Bohrungsgrat auf der Vorderseite der Bohrung entfernt. |

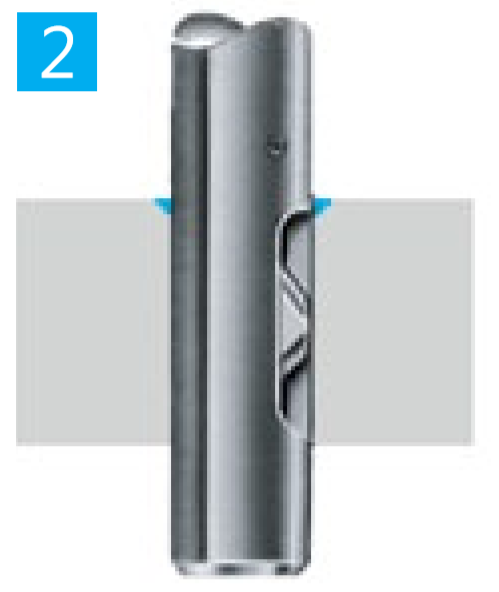

| 2. BOHRUNG ENTGRATEN | |
.png?ts=1769677885)
|
Beim Durchfahren der Bohrung wird die Schneide unter der Federspannung in das Werkzeug hineingedrückt (die abgerundete und polierte Schneidenspitze beschädigt die Bohrungsoberfläche nicht). |

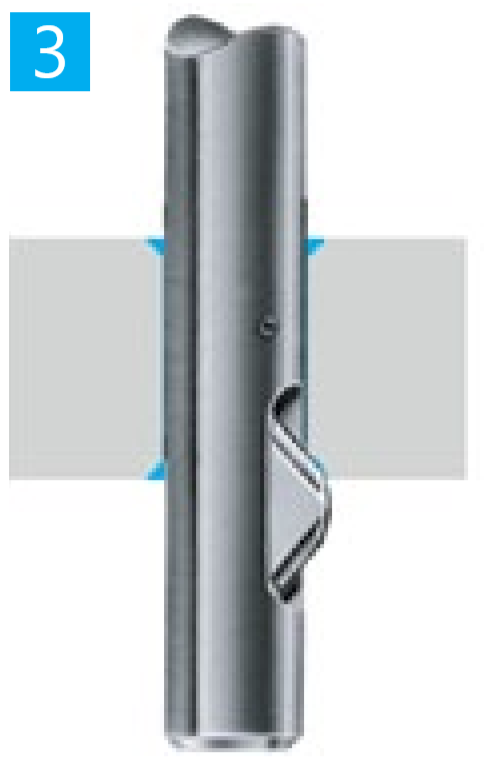

| 3. RÜCKSEITE ENTGRATEN | |
.png?ts=1769677908)
|
Durch den rückseitigen Austritt aus der Bohrung wird durch die Federspannung die Schneide ausgefahren. Im Arbeits-vorschub rückwärts, wird die Rückseite der Bohrung entgratet. |
|
|
Video 3: Entgraten einer Bohrung auf der Maschine
