GMO Entgratwerkzeug:
Für schwer zugängliche Bohrungen
Präzises Entgraten von Ebenen und gewölbten Bohrungskanten an schwer zugänglichen Stellen und zum Anfasen von Bohrungsvorder- und Rückseiten
Ihre Vorteile
Sekundenschneller Entgratvorgang
Entgraten kleinster Bohrungen ab Ø 0,8mm
Rotierendes Werkzeug mit Hartmetallschneide
Saubere und prozesssichere Entgratbearbeitung
Einfache Handhabung, keine besonderen Voraussetzungen notwendig
Auf jeder Maschine einsetzbar, ideal für den Einsatz auf CNC-Maschinen
Entgratstärke einstellbar durch Stellschrauben bzw. 4 unterschiedliche Federstärken
Patentiertes Werkzeugsystem
Empfohlen für den Einsatz am Roboter
Video 1: Arbeitsweise des GMO Entgratwerkzeugs

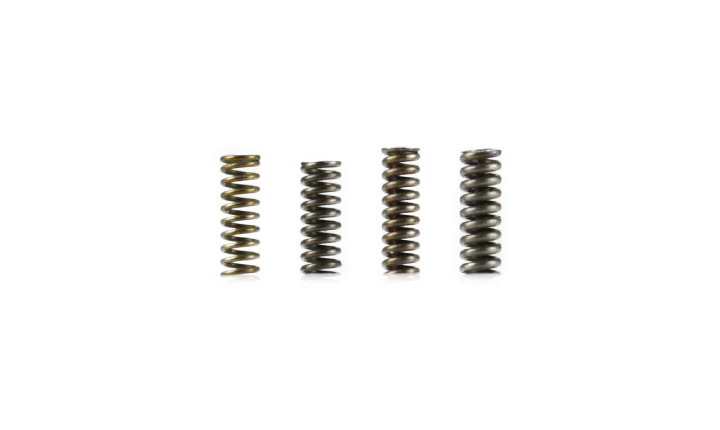

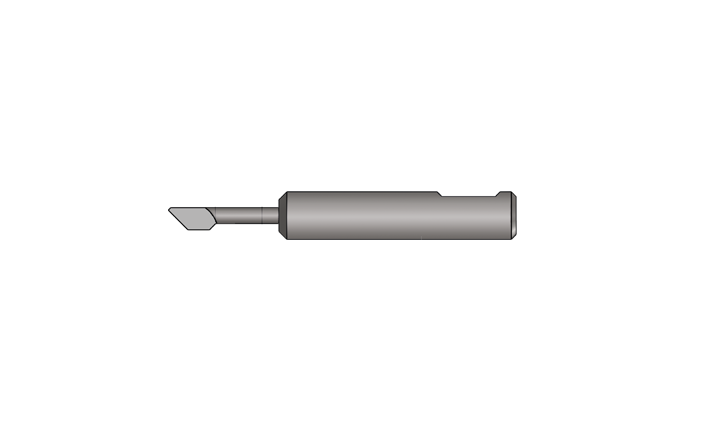

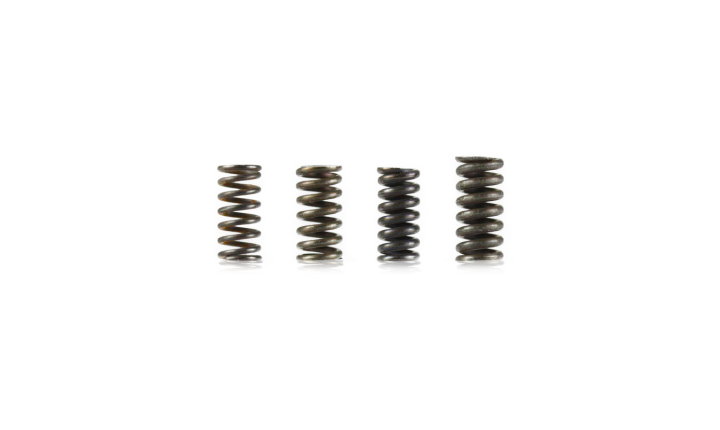

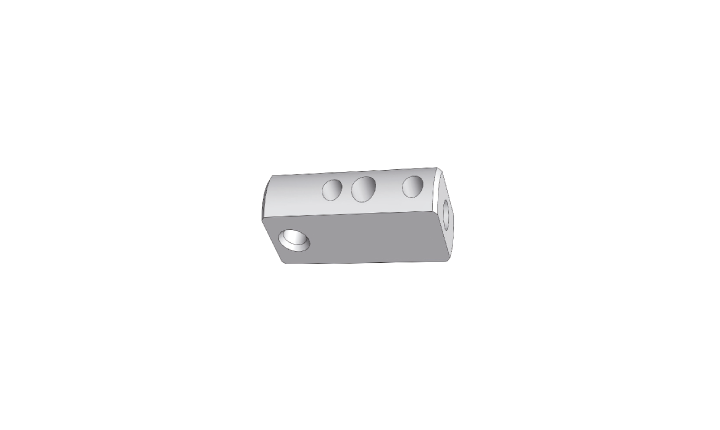

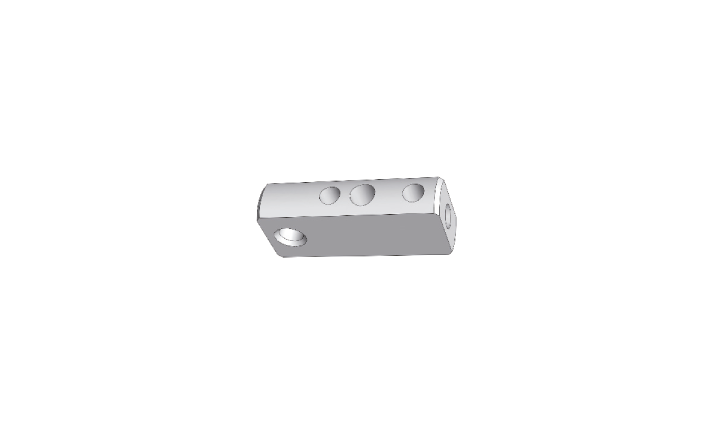

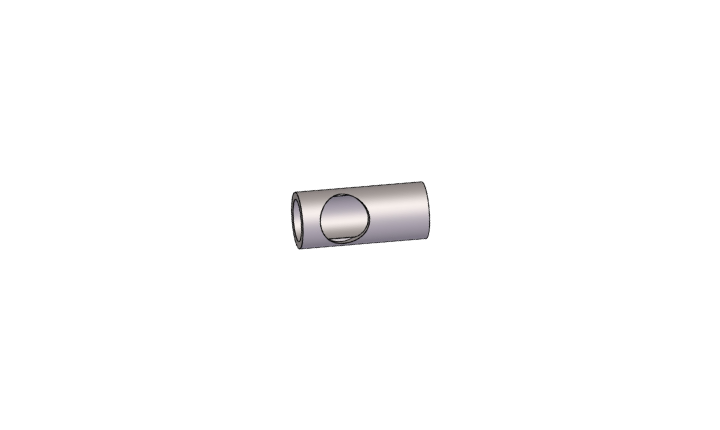

Der GMO-Entgrater ist für Bohrungen ab Durchmesser 0,8 mm konzipiert. Für unterschiedliche Werkstückdurchmesser können einzelne Bauteile schnell und einfach gewechselt werden. Mittels 4 verschiedener Druckfedertypen (leicht, mittel, stark und sehr stark) ist es zudem möglich, den Anpressdruck des Werkzeuges an das Werkstück zu regulieren. Durch eine Stellschraube kann der Schneidkreisdurchmesser des Werkzeugs exakt auf den zu entgratenden Durchmesser eingestellt werden. Für das Werkzeug sind Schneiden in verschiedenen Ausführungen erhältlich. So lassen sich z.B. nicht nur Innenkanten, sondern auch Außenkanten und stark gekrümmte Werkstückflächen entgraten.
Unsere GMO Entgratwerkzeug Simulation und Programmierhilfe
|

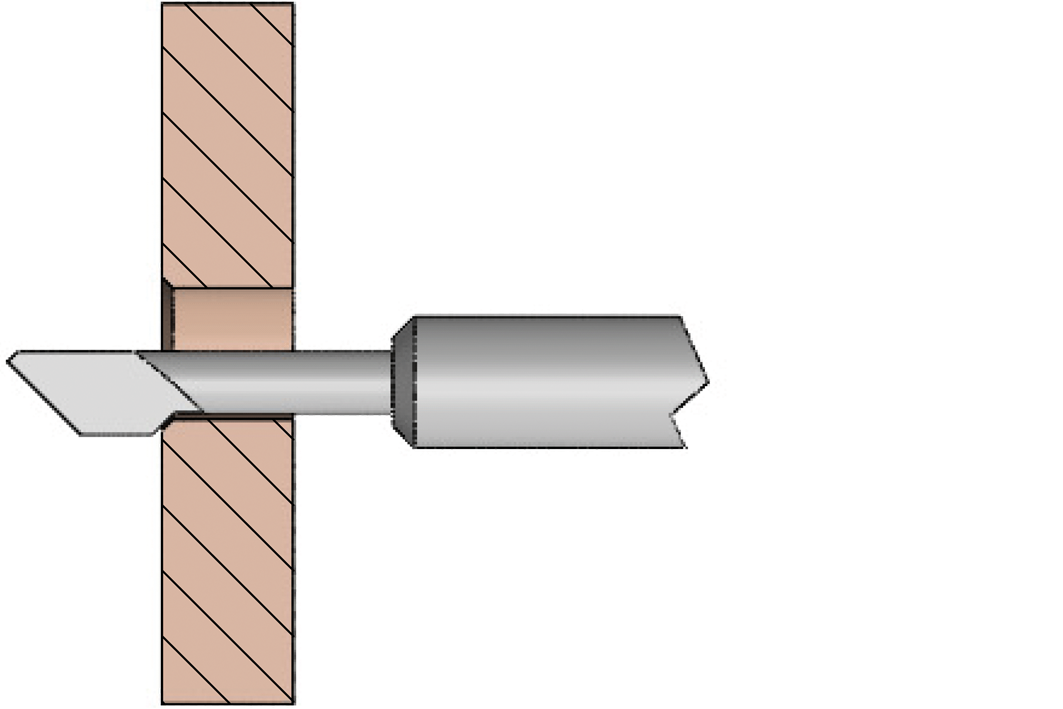

Entgraten von Bohrungen mit gewölbten Bohrungskanten |
|
|
Entgraten von Bohrungen mit ebenen Bohrungskanten |
|
|

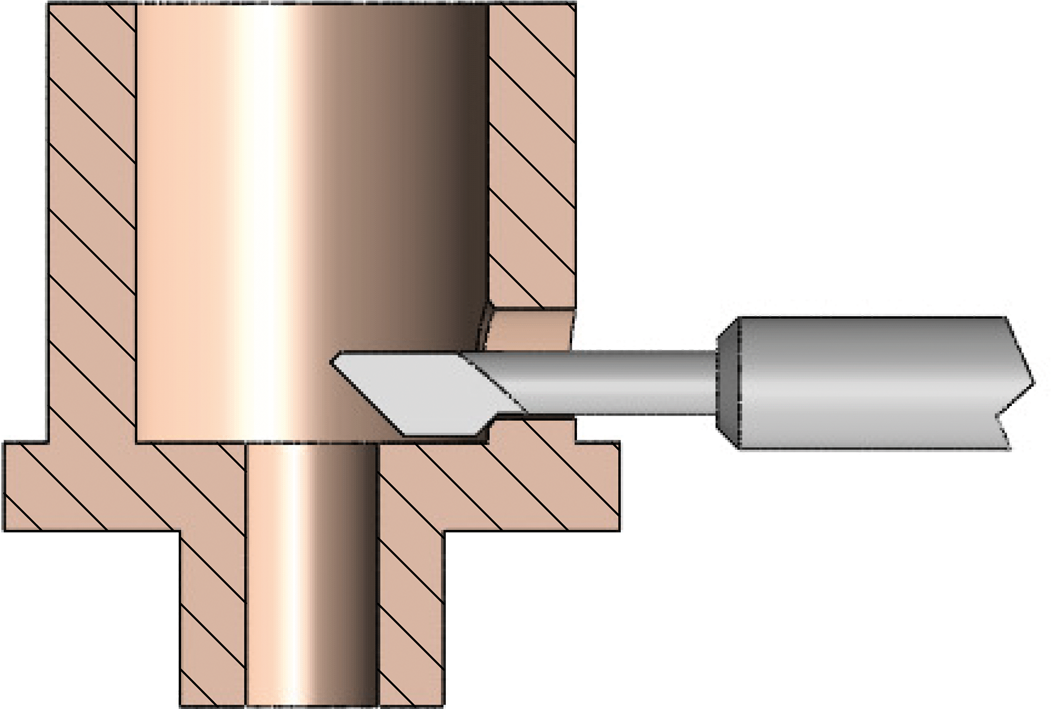

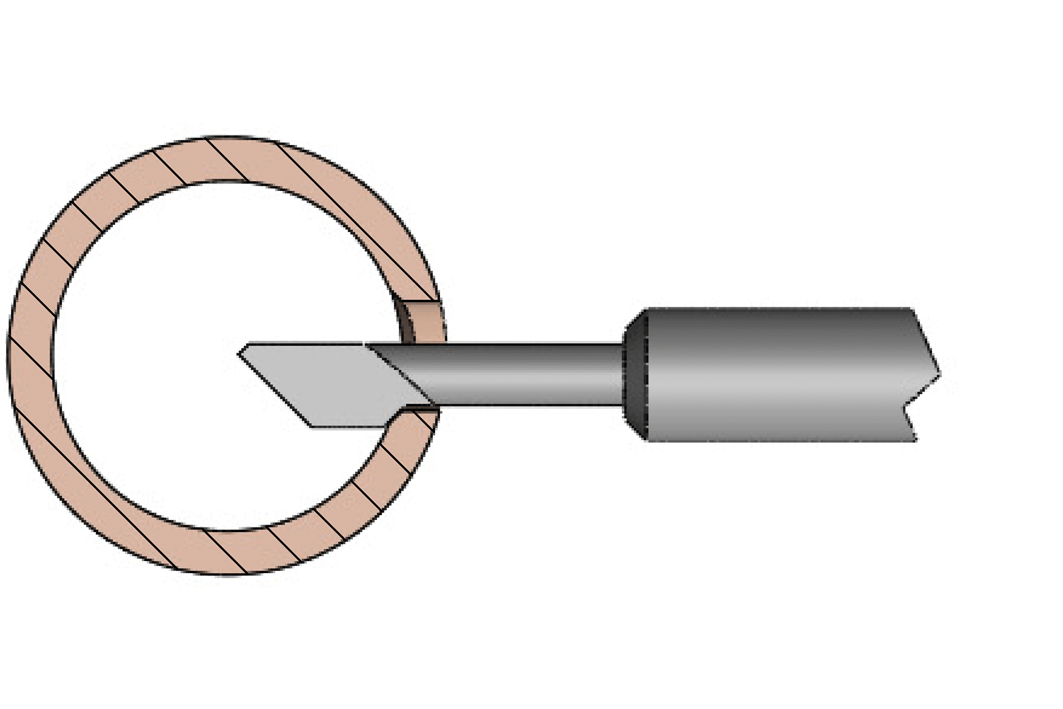

Entgraten von Bohrungen an schwer zugänglichen Stellen |
|
|
Mit dem GMO-Entgratwerkzeug lassen sich Bohrungen mit zwei Bearbeitungsmethoden entgraten. In den meisten Fällen genügt es, mit der Federkraft der eingesetzten Druckfeder zu arbeiten. Darüber hinaus lässt sich die Druckfeder aber auch durch eine M3-Schraube ersetzen, sodass in starrer Einstellung definierte Fasen erstellt bzw. größere Grate entfernt werden können. Dies ist z.B. bei Gewindebohrungen sinnvoll. Unabhänging von der gewählten Bearbeitungsvariante, muss das Werkzeug, je nach zu entgratendem Bohrungsdurchmesser, zusammengebaut und so justiert werden, dass die Mitte der vorderen Schneide auf die Bohrungskante trifft. |
||
|
ENTGRATEN MIT FEDERKRAFT Es stehen verschiedene Druckfedern mit unterschiedlicher Druckkraft zur Verfügung. Je nach Entgratstärke oder Werkstoffeigenschaften wird die Feder ausgewählt. Z.B. bei Aluminium eine schwache Feder, bei Edelstahl eine starke Druckfeder. Zusätzlich kann die Druckkraft über die Stellschraube eingestellt werden. Die Federkraft ist in großem Maße für die Entgratstärke entscheidend. |
||
|
|
|
|

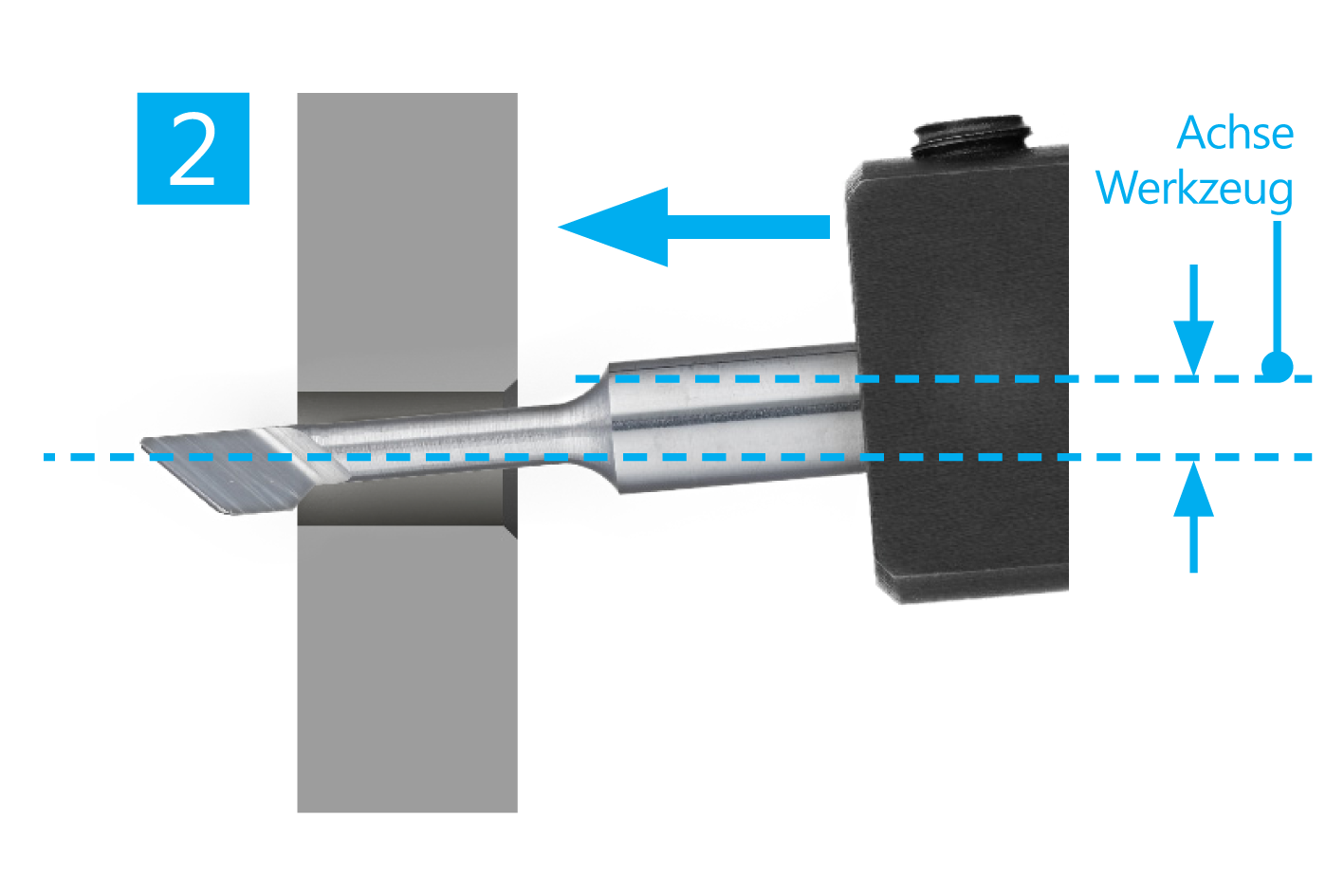

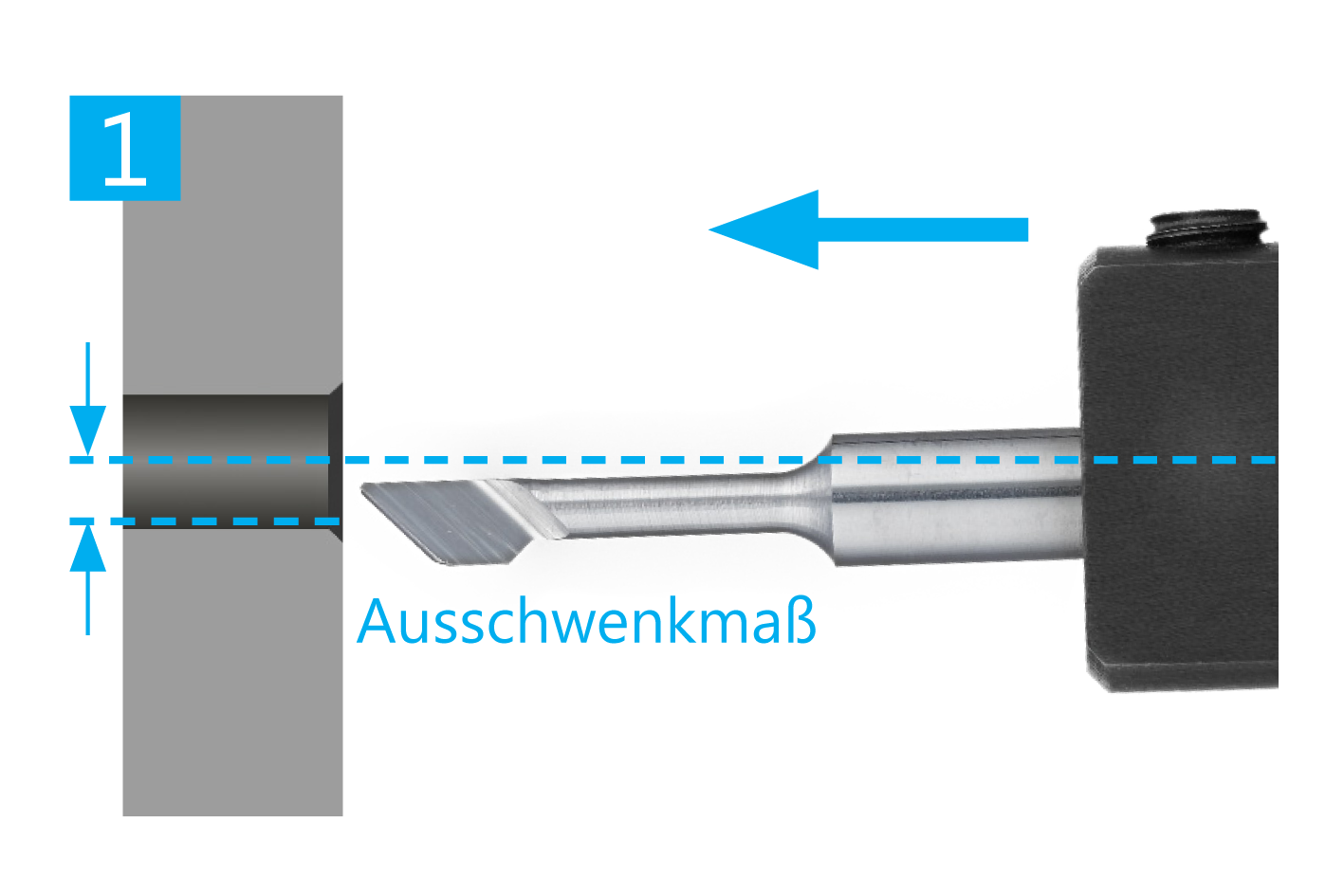

EINFAHRBEWEGUNG Mittelachse des Entgraters auf Mitte der Bohrung positionieren. Schneidkreis-Ø so einstellen, dass die Mitte der Schneide auf die Bohrungskante trifft. Das Werkzeug wird entgegen der Federkraft zur Achse gedrückt. |

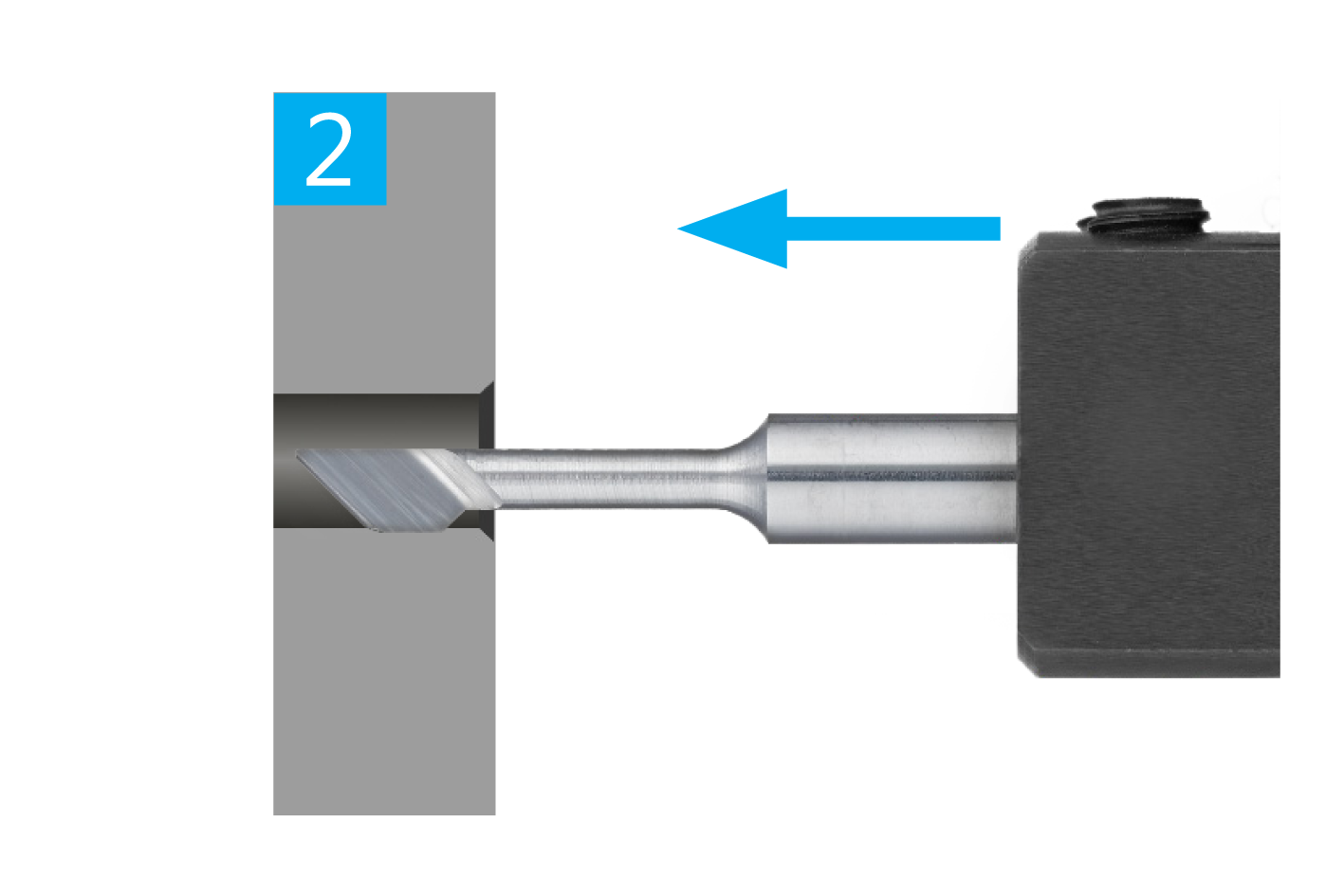

BOHRUNG DURCHFAHREN
Mit rotierendem Werkzeug und großem Vorschub (etwa F=500) in
die Bohrung eintauchen. Die vordere Werkzeugkante ist
abgerundet, um ein leichtes Eintauchen zu ermöglichen und
Beschädigungen an der Außenfase zu verhindern. |

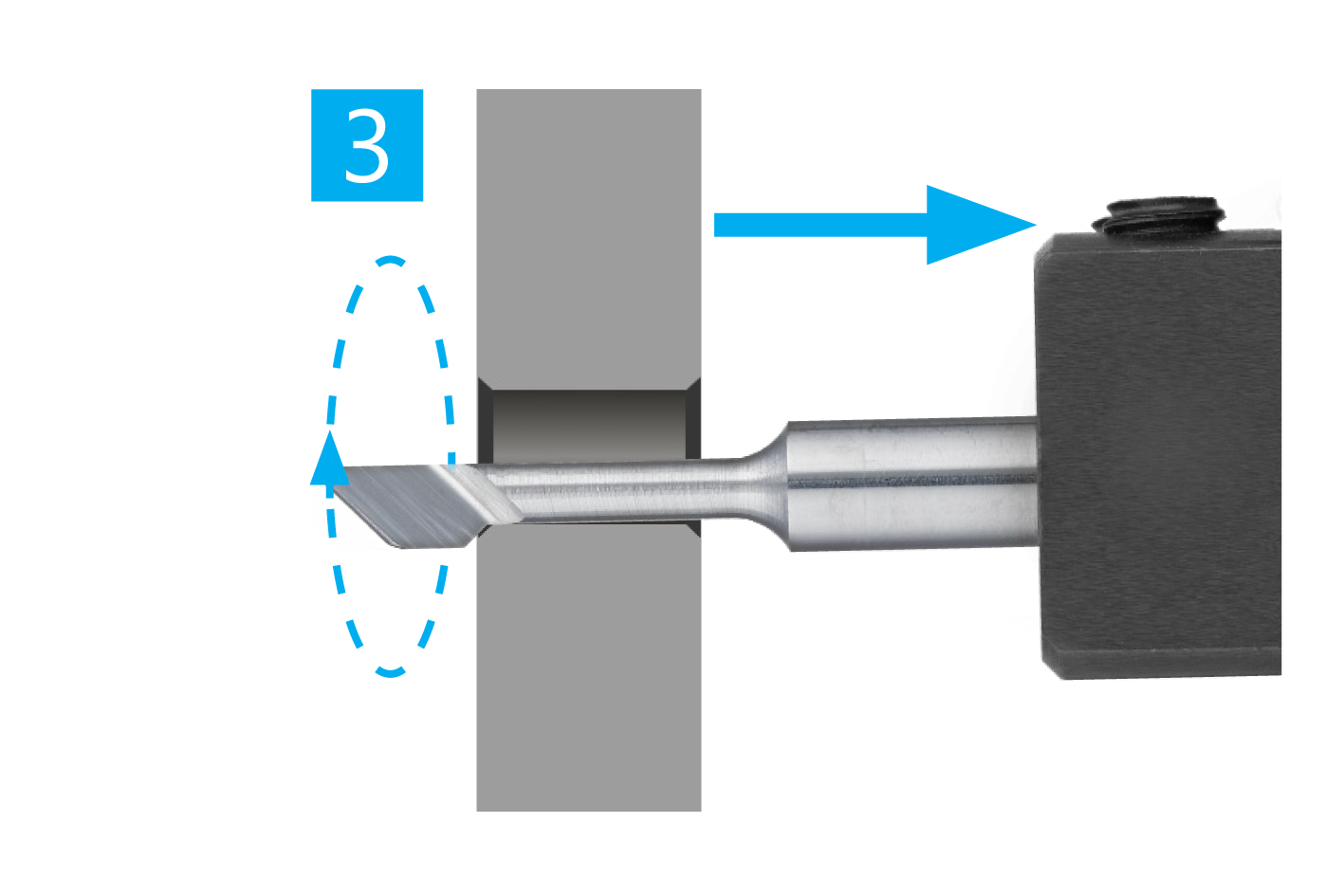

BOHRUNG RÜCKSEITIG ENTGRATEN Nur soweit eintauchen, bis das Werkzeug nach außen ausschwenkt und der abgesetzte Werkzeughals an der Bohrung anliegt. Dann mit geringem Vorschub, abhängig von der gewünschten Entgratintensität (etwa F=100) aus der Bohrung zurückfahren. |
|
ENTGRATEN MIT STARRER EINSTELLUNG Die Feder wird entfernt und durch die beiliegende M3-Schraube ersetzt. Der Schneidkreis-Ø wird nun mit zwei Schrauben exakt eingestellt und fixiert. Mit Hilfe der Werkzeugsimulation und der kostenlosen Programmierhilfe ist eine optimale Maschinenprogrammierung möglich. |
||
|
|
|
|

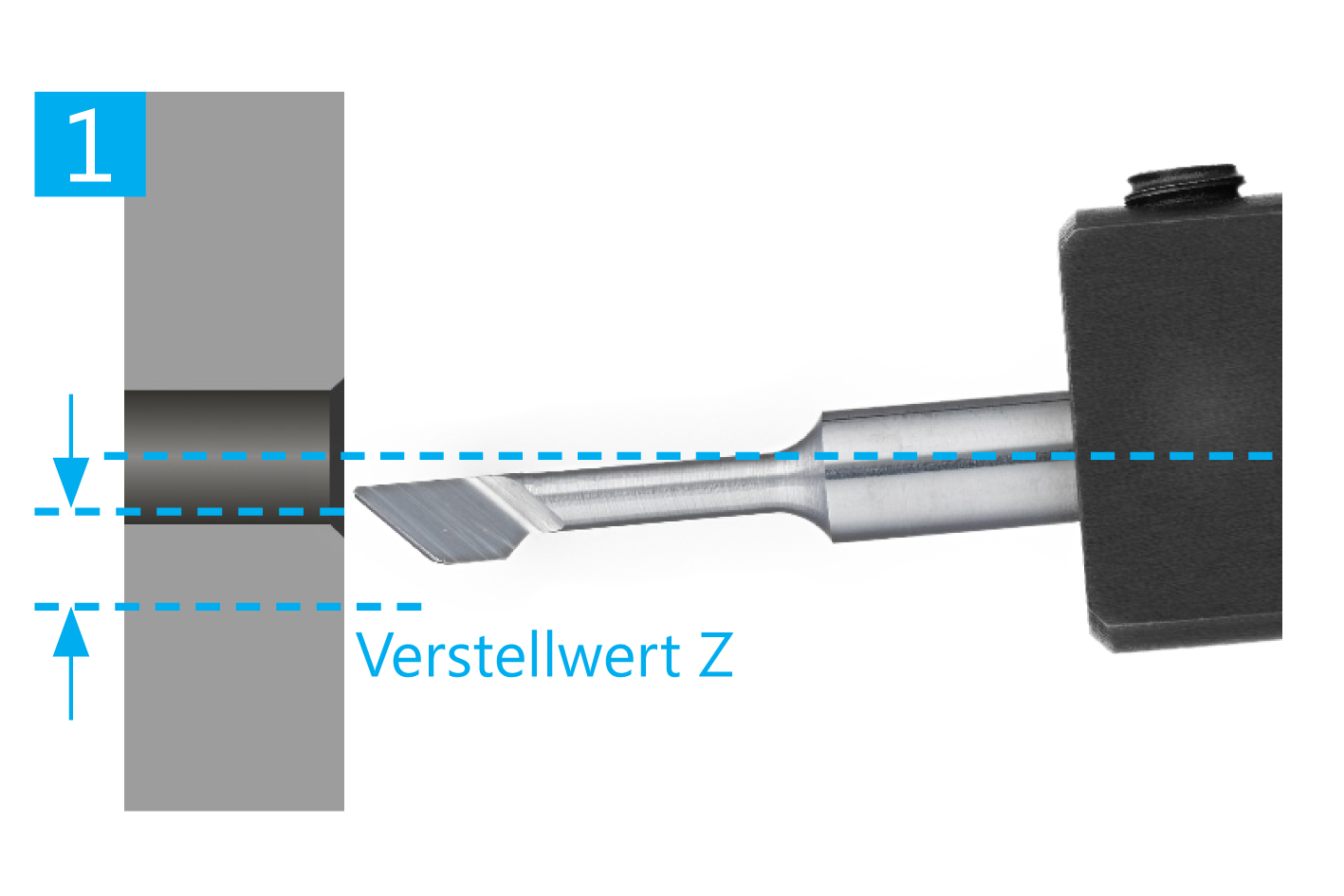

SCHNEIDE JUSTIEREN Mittelachse des Entgraters auf Mitte der Bohrung positionieren. Schneidkreis-Ø so einstellen, dass die Mitte der Schneide auf die Bohrungskante trifft. Die Spindel oder das Werkstück muss in Z-Richtung verstellt werden, damit die Schneide berührungslos durch die Bohrung fahren kann. |
BOHRUNG DURCHFAHREN Nach dem Justieren der Schneide fährt man mit dem Eilgang und ohne Rotation durch die Bohrung. |

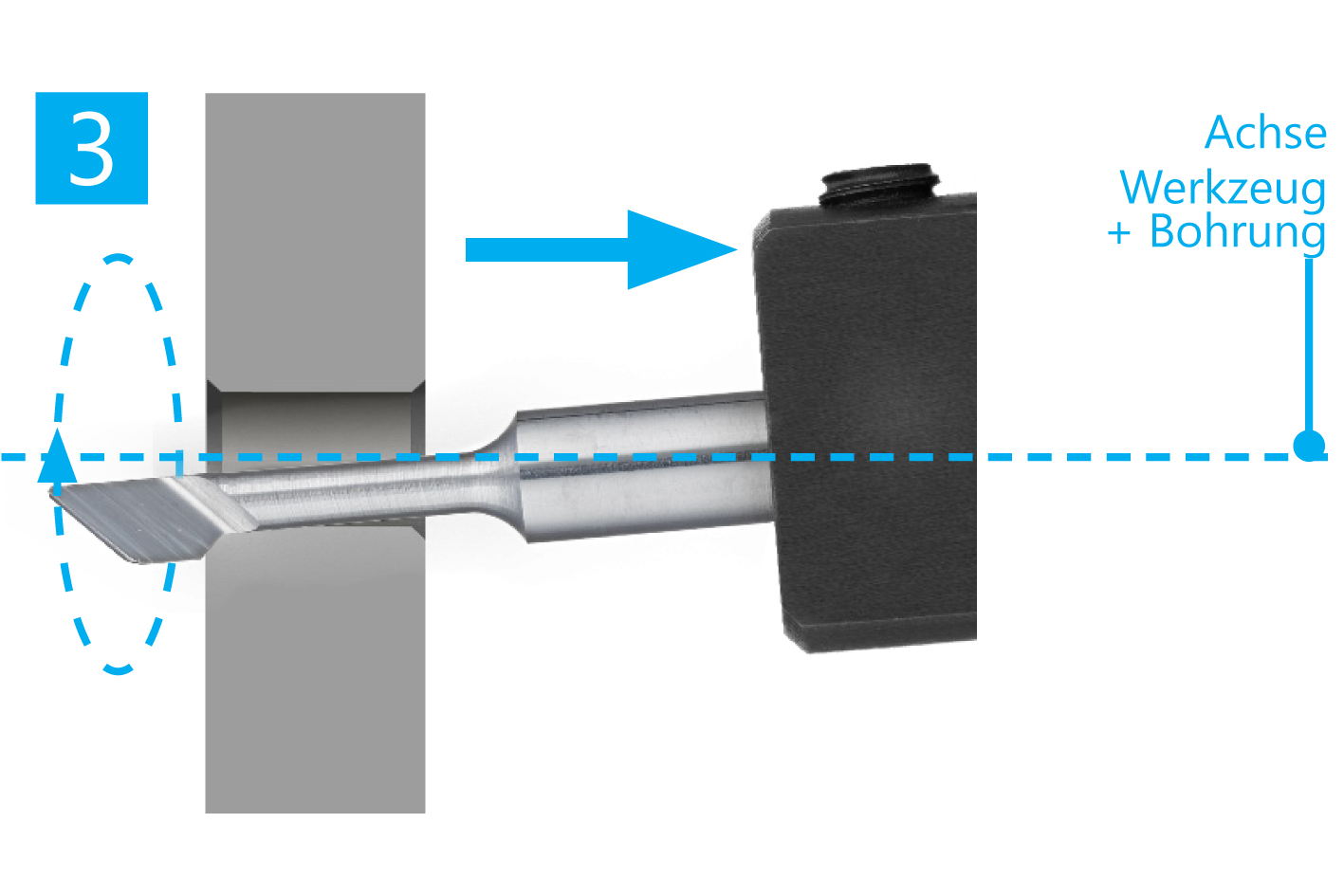

SCHNEIDE JUSTIEREN
Danach setzt man die Spindel oder das Werkstück wieder um den
Verstellwert zurück. Jetzt schaltet man die Rotation ein und fährt
langsam soweit nach oben, bis die gewünschte Fase erreicht ist. |
|
Beidseitiges Entgraten eines Rohrstücks mit dem GMO-Entgratwerkzeug
im Standardverfahren (mit Feder) |
Beidseitiges Entgraten eines Rohrstücks
mit dem GMO-Entgratwerkzeug
ohne Feder - mit starrer Einstellung |
Video 2: Innen- und Außenentgraten einer Bohrung
