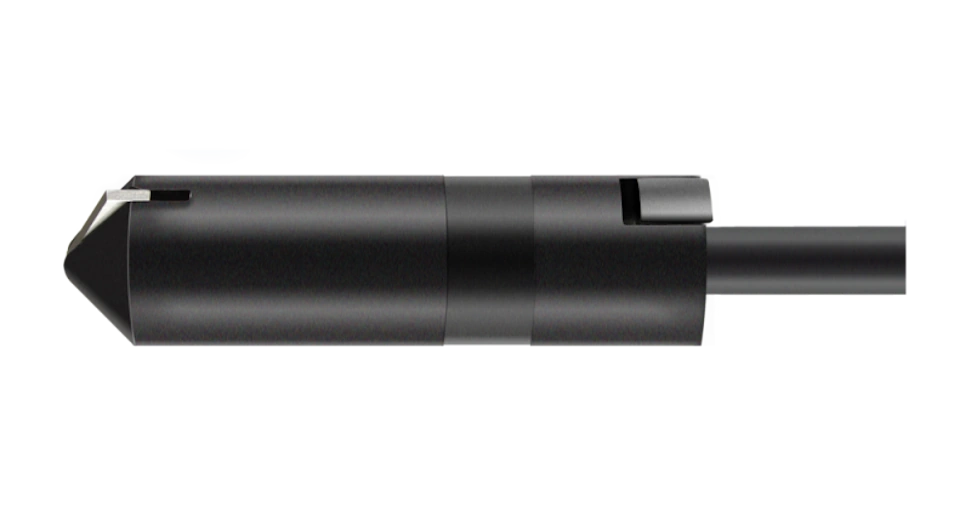

Ellipti-Bur:
Gleichmäßige Entgratung elliptischer Bohrungen
Die Lösung für schnelles & gründliches Entgraten von elliptischen Bohrungen
Ihre Vorteile
Drehrichtungswechsel nicht erforderlich
Kostengünstige Werkzeuge und Ersatzmesser
Einfacher Wechsel und hohe Standzeit der Messer
Entgratstärke einstellbar mittels Federspannung
Lösungen für verschiedenste Anwendungen realisierbar
Standardwerkzeuge für Bohrungs-Ø 3,96 mm bis Ø 25,4 mm lieferbar
Empfohlen für den Einsatz am Roboter
Video: Entgraten einer elliptischen Bohrung

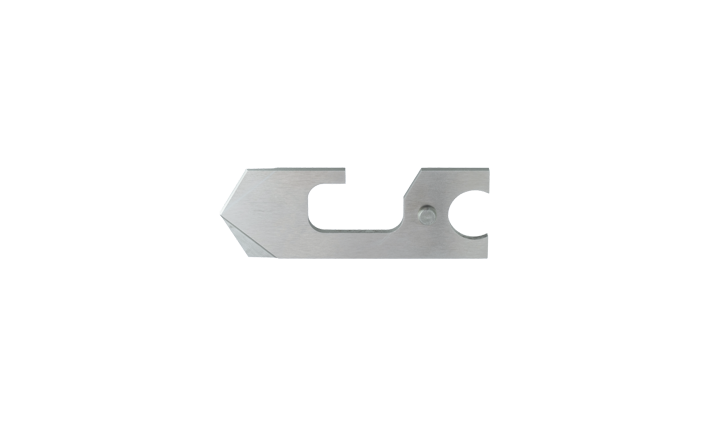

Alle wichtigen Werkzeugteile sind gehärtet. Das Schneideteil, das über zwei kreuzweise entgegengestellte Schneidkanten verfügt, ist aus gehärtetem Hochgeschwindigkeitsstahl. Eine zusätzliche Oberflächenbehandlung garantiert eine nochmals höhere Werkzeugstandzeit. Der ELLIPTI-BUR ist so konstruiert, dass die kostengünstige Klinge bei Bedarf leicht ausgetauscht werden kann.
|

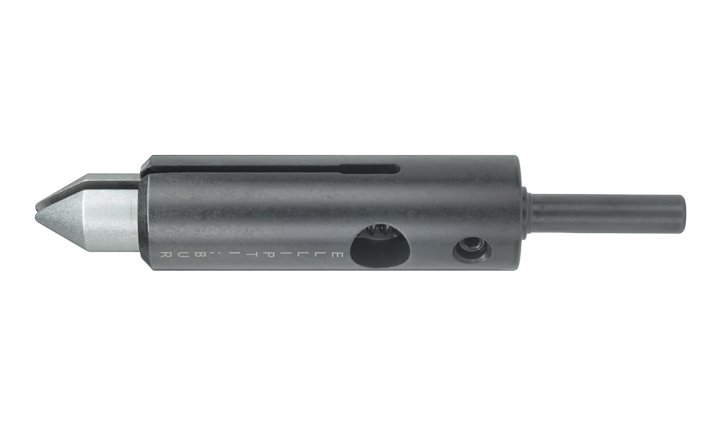

Der ELLIPTI-BUR besteht aus einem federgelagerten sowie einem selbststeuernden konischen Bohrkopf, der das Werkzeug genau positioniert, um optimale und konstante Resultate zu erzielen. Der ELLLIPTI-BUR wird im Einsatz zunächst über der zu entgratenden Bohrung zentriert. Sobald das Werkzeug nach vorne gefahren wird, wird der Bohrkopf zurück in den Schaft gegen die Feder gedrückt, sodass die Schneide mit der Kante des Bohrlochs in Berührung kommt.
Durch das Verfahren des rotierenden Werkzeugs (im Arbeitsvorschub) auf Senktiefe und einer kurzen Verweildauer wird die Bohrung einheitlich entgratet. Aufgrund der federgelagerten Schneide zentriert sich diese flexibel in axialer sowie radialer Richtung an der Bohrungskante und fast diese nahezu gleichmäßig an.
|
