E-Z-Burr Universalentgratwerkzeug:
Vorder- und rückseitiges Entgraten von Bohrungen
Vorwärts- und rückwärts Entgraten in einem Arbeitsgang mit einstellbarem Schneidkreis-Durchmesser
Ihre Vorteile
Vorwärts- und Rückwärtsentgraten ohne Drehrichtungswechsel
Einfache Handhabung auf allen Maschinen
Patentiertes Schneiden-Schnellwechselsystem
Einstellbare Fasgröße und Entgratstärke
Flexibler Einsatz auch bei schwer zugänglichen Bohrungen
Schneiden in HSS- oder HM-Ausführung erhältlich
Schneidkreisdurchmesser verstellbar
Für Bohrungen von Ø 2,38 bis 50,8 mm (metrisch) bzw. Ø 0,0937 bis 2,00 Inch
Für den Roboter Einsatz geeignet
Video: Funktionsweise des E-Z-Burr Universalentgratwerkzeugs

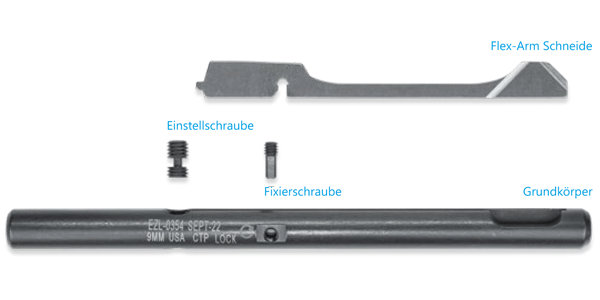

Das E-Z-Burr Universalentgratwerkzeug besteht aus einem Grundkörper,
der gefederten Flex-Arm Schneide, sowie der Einstell- & Fixierschraube.
Sämtliche Ersatzteile sind separat bestellbar.
ARBEITSWEISE DES E-Z-BURR UNIVERSALENTGRATWERKZEUGS
|

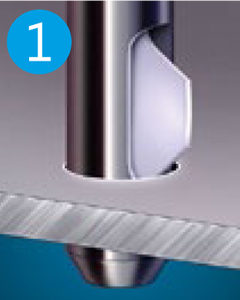

1. VORDERSEITE ENTGRATEN Beim Einführen des Werkzeuges wird durch die Federspannung der (auswechselbaren und einstellbaren) Schneide der Bohrungsgrat auf der Vorderseite der Bohrung entfernt. |
|

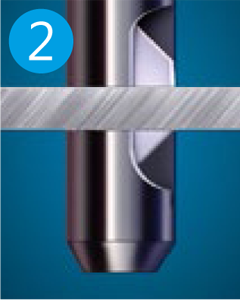

2. BOHRUNG ENTGRATEN Beim Durchfahren der Bohrung wird die Schneide unter der Federspannung in das Werkzeug hineingedrückt. Der Schneidenrücken ist verrundet und poliert, sodass die Bohrung dabei nicht beschädigt wird. |
|

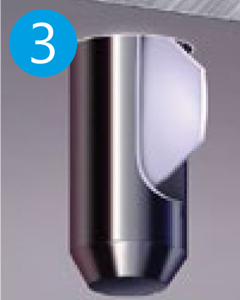

3. RÜCKSEITE ENTGRATEN Beim rückseitigen Austritt aus der Bohrung wird die Schneide durch die Federspannung ausgefahren. Im Arbeitsschub rückwärts wird die Rückseite der Bohrung entgratet. |

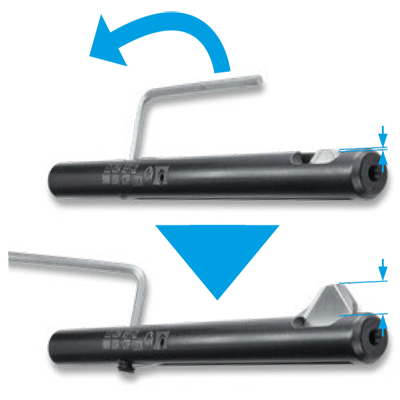

SCHNEIDENEINSTELLUNG
|
Die Schneide des E-Z-Burrs lässt sich einfach mit Hilfe eines Inbusschlüssels ein- bzw. ausfahren. So lässt sich ohne einen Umbau des Werkzeugs der Schneidkreis einstellen. Das Werkzeug lässt sich somit für einen großen Durchmesserbereich einsetzen. |
SCHNEIDENTYPEN & SCHNEIDENWECHSEL
Es werden verschiedene Schneidentypen angeboten, die auch separat erhältlich sind:
|

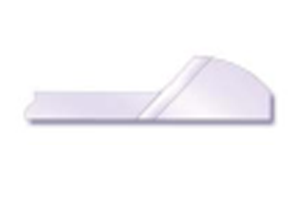

SCHNEIDE TYP R
|
|

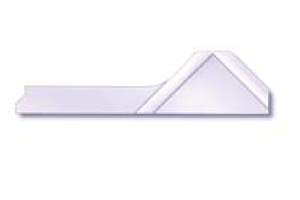

SCHNEIDE TYP B
|

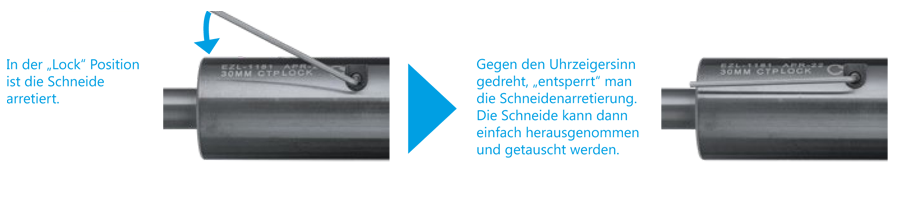

Die Schneiden lassen sich hierbei sehr einfach tauschen:
