Burr-Off:
(Quer-) Bohrungen entgraten vor- & rückwärts
Wirtschaftliches Entgraten & Anfasen von Bohrungen auf der Vorder- und Rückseite in einem Arbeitsgang
Ihre Vorteile
Einfache Handhabung auf allen Maschinen
Kein Drehrichtungswechsel erforderlich
Bis zu 4-mal nachschleifbar
Offene Spezialkonstruktion verhindert Spänestau

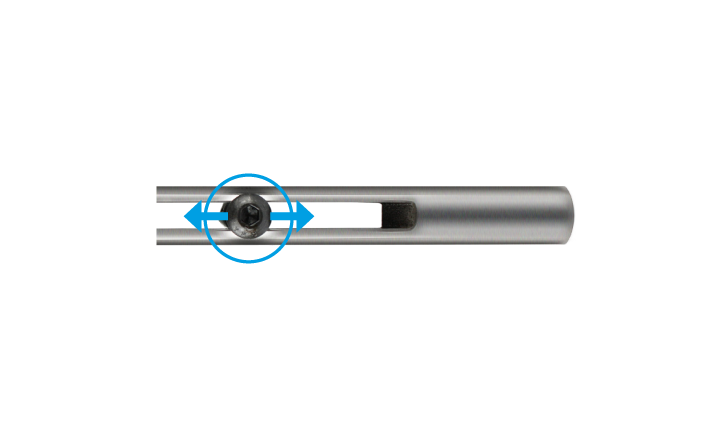

Einstellbare Entgratstärke
Für Bohrungen von Ø 1,57 bis 16,28 mm
Für den Robotereinsatz geeignet
Video 1: Entgraten im Bearbeitungszentrum
Der BURR-OFF ist eines der effizientesten und wirtschaftlichsten
Entgratwerkzeuge, die je für die Massenproduktion hergestellt wurden. Die
einfache, einteilige Konstruktion ist bestens für automatisierte
Entgratprozesse mit hoher Produktivität ausgelegt. Die offene
Schlitzkonstruktion des Werkzeugs verhindert eine Verunreinigung des Werkzeugs
oder Spänestau, wodurch das Werkzeug ideal für automatische Geräte und
Mehrspindelmaschinen geeignet ist. Genau wie der BURRAWAY entgratet der
Burr-Off die Vorder- und/oder Rückseite von Bohrungen in einem Arbeitsgang.

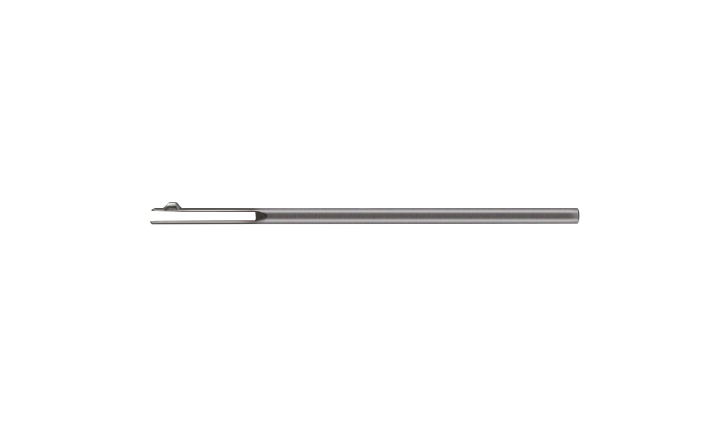

Die BURR-OFF Werkzeuge von 1,57 mm bis 5,56 mm sind mit einer Schneide

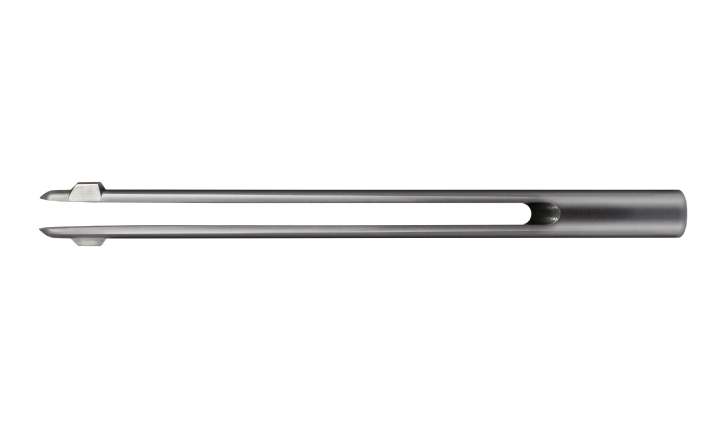

ausgestattet. Größere Werkzeuge besitzen zwei Schneiden.
SONDERKONSTRUKTIONEN & NACHSCHLEIFEN
Zusätzlich zum BURR-OFF-Werkzeug in der Standardausführung bieten
wir auch speziell für Ihre Anwendung angepasste/geänderte Ausführungen,
basierend auf einer Werkstückzeichnung, an. Nutzen Sie außerdem unseren
kostengünstigen Nachschleifservice und Ihr BURR-OFF Werkzeug ist schnell
wieder einsatzbereit!
Video 2: Funktionsweise des Burr-Off
|

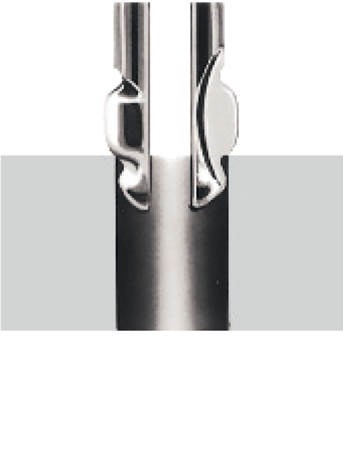

1. VORDERSEITE ENTGRATEN Integrierte Schneidkanten entfernen den Grat beim Einführen des Werkzeuges in die Bohrung. Durch den geschlitzten Werkzeugschaft wird das selbe Funktionsprinzip wie beim BurrAway ermöglicht, das Werkzeug entgratet unter Federdruck die Bohrung |
|

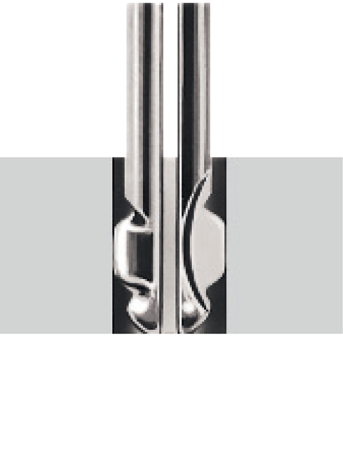

2. BOHRUNG ENTGRATEN Beim Durchfahren der Bohrung wird die Schneide unter der Federdruckspannung in das Werkzeug hineingedrückt (die abgerundeten und polierten Schneiden beschädigen die Bohrungsoberfläche nicht). |
|

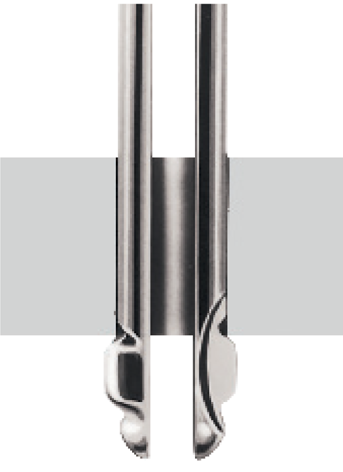

3. RÜCKSEITE ENTGRATEN Im Arbeitsvorschub rückwärts wird die Rückseite der Bohrung entgratet. |
|
|
|
Video 3: Entgraten eines Injektorkipphebels
