ibex Entgratsystem:
Werkzeug zum Entgraten auch von nicht
definierten Konturen
Entgratfräser, der sich jeder Bauteilgeometrie anpasst - für gleichmäßiges Entgraten

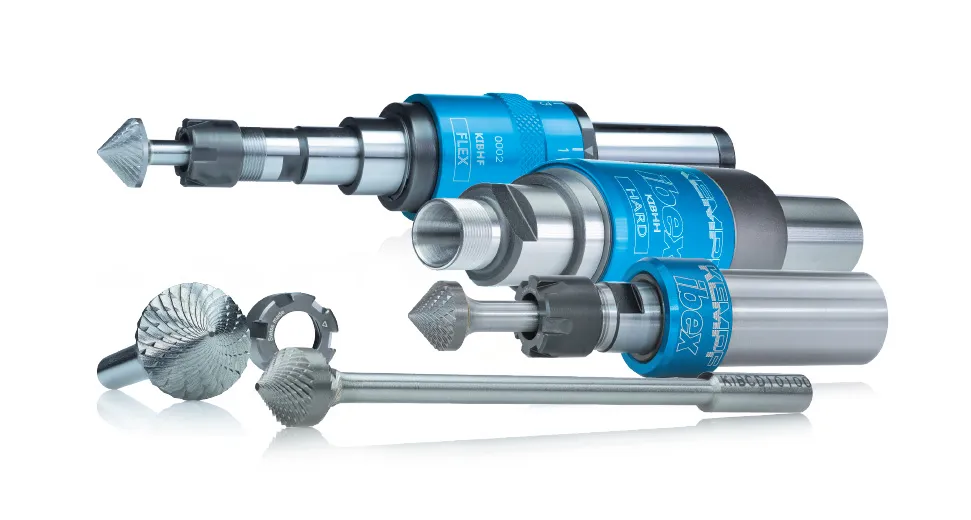

IHRE VORTEILE
Geringe Ratterneigung durch speziell entwickelte Fräsergeometrie
Extrem hohe Standwege der Fräser durch spezielle Geometrie
Hohe Vorschubgeschwindigkeiten durch Cross-Cut-Schliff
Erhältlich in 3 Druckstufen (soft, medium, hard) für weiche bis schwer zerspanbare Werkstoffe
Erhältlich als Flex-Variante für alle Werkstoffe, mit einstellbarer Druckstufe
NEU: Extra kleine Ausführung XS für beengte Arbeitsräume
Video 1: Vorstellung ibex durch unseren Entgratprofi
Das IBEX ENTGRATSYSTEM - bestehend aus Ausgleichshalter und
Fräser

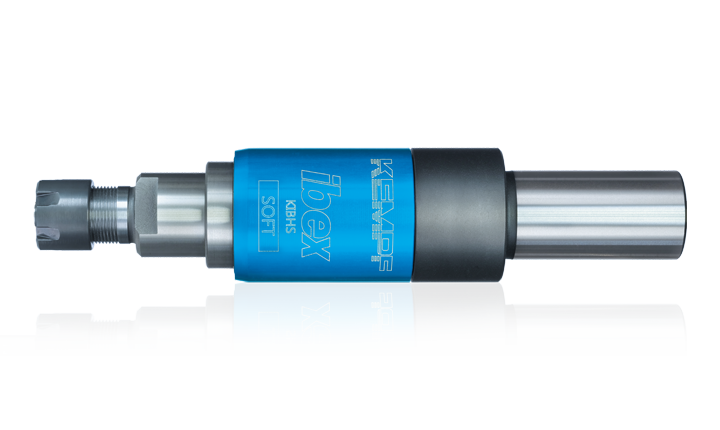

ibex Ausgleichshalter in 5 Ausführungen
- ibex SOFT/ MEDIUM/ HARD: Zug- und Druckausgleich mit jeweils bis zu 10 mm
- ibex FLEX: Druckausgleich mit bis zu 10 mm
- ibex XS: Druckausgleich mit bis zu 7 mm
- Gleichmäßiges Entgratergebnis
- Kürzere Prozesszeiten
- Geringer Programmieraufwand
- Schlanke Bauform
- Sehr hohe Verschleißfestigkeit, Abdichtung gegen Verschmutzung
- Empfohlen für den Einsatz am Roboter

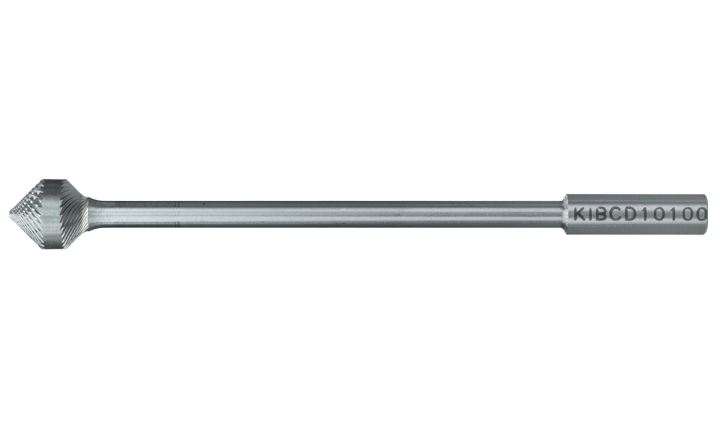

ibex Entgratfräser
- Geringe Ratterneigung durch speziell entwickelte Fräsergeometrie
- Extrem hohe Standwege der Fräser durch spezielLe Geometrie
- Hohe Vorschubgeschwindigkeiten durch Cross-Cut Schliff
Von der Natur inspiriert und auf der Maschine implementiert - das ibex-Entgratsystem.
Der Ibex (Steinbock) ist perfekt auf seine Umgebung angepasst. Durch seine speziellen Hufe findet er z.B. auch bei steilstem Gelände einen guten Halt und kann aus dem Stand heraus mehrere Meter hoch springen und somit Felskanten oder -spalten mühelos überwinden. Der Ibex ist ein Meister wenn es darum geht, sich dort fortzubewegen wo es für andere kein Weiterkommen gibt. Egal welcher Untergrund - der Ibex wird nicht umsonst „Der König der Berge“ genannt.
Agil - in unwegsamen Bauteilen
Diese Eigenschaften
haben wir uns zum Vorbild genommen und den „KEMPF ibex“ entwickelt. Überall
dort wo Kanten entgratet werden müssen, kommt der innovative
Ausgleichshalter zum Einsatz und zeigt seine Stärken. Auf Grund der hohen
Flexibilität und der Möglichkeit, mit Zug- und Druckausgleich zu entgraten,
kann sich der eingespannte Fräser jeder Bauteilgeometrie anpassen und
entgratet somit auch nicht definierte Kanten wie z.B. bei einem Gussteil,
sauber, prozesssicher und gleichmäßig. Ein nachgelagertes manuelles
Entgraten entfällt.

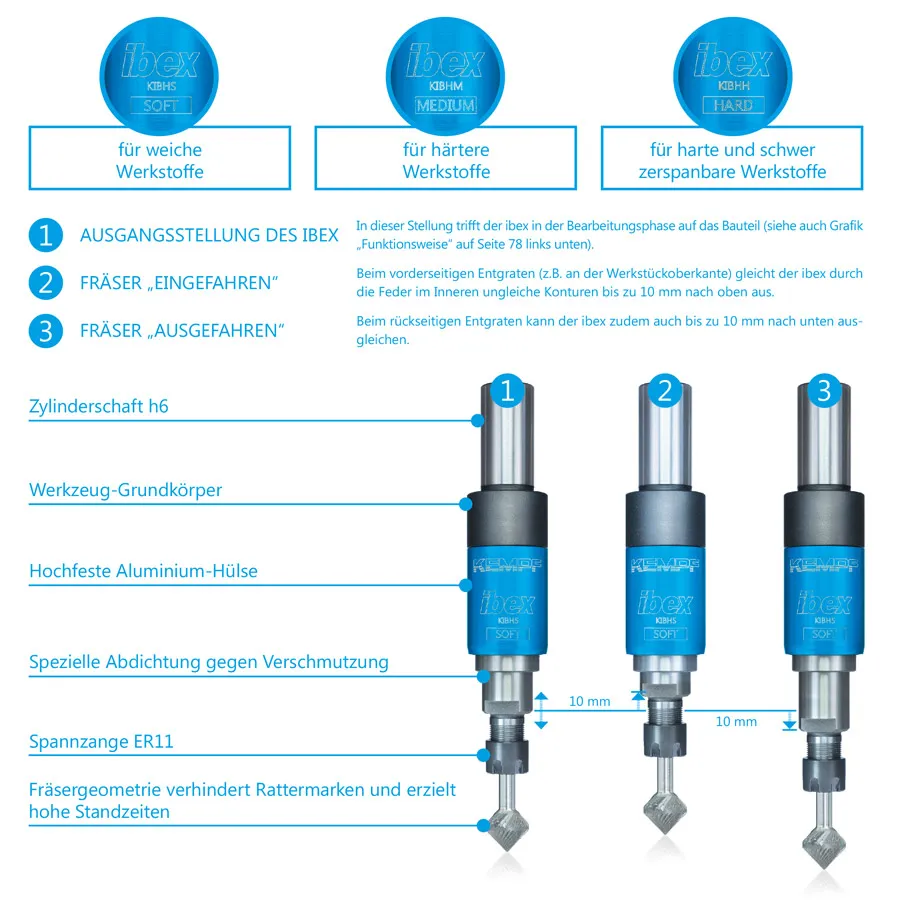

TYP IBEX SOFT / MEDIUM / HARD
Perfekt für vorder- und rückseitiges Entgraten in einem Arbeitsgang

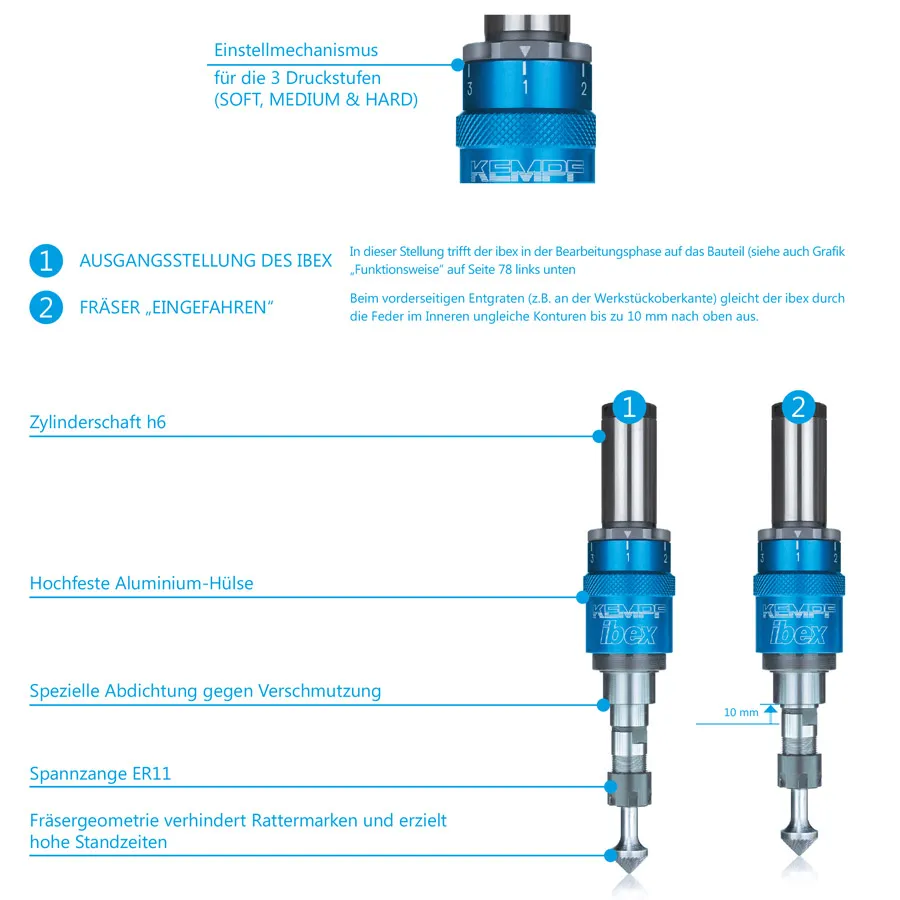

TYP IBEX FLEX
Perfekt für vorderseitiges Entgraten von undefinierten Werkstückkanten
TYP IBEX XS
Perfekt für vorderseitiges Entgraten bei begrenzten Platzverhältnissen
|
Merkmale des ibex XS Ausgleichshalters

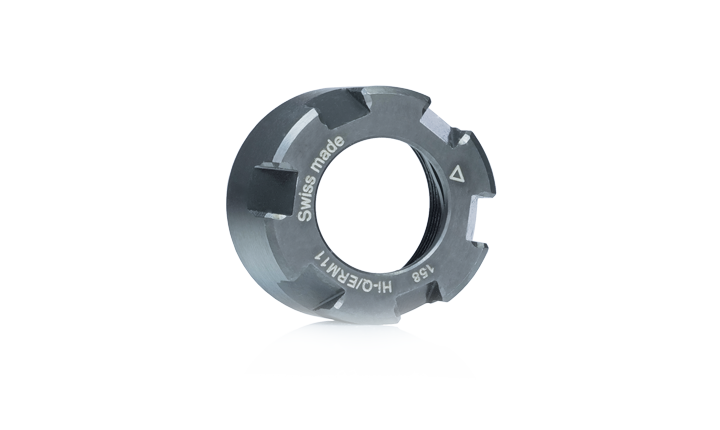

Der ibex XS Ausgleichshalter ist so aufgebaut, dass er einen ibex Fräser über die Spannzange seiner Spindel aufnehmen kann. Sobald der Fräser auf die Werkstückkante trifft, ermöglicht der Ausgleichsmechanismus des ibex XS eine axiale Bewegung. Auf diese Weise können Maßabweichungen am Bauteil zuverlässig sowohl axial als auch radial kompensiert werden. Dank der äußerst kompakten Bauform verschwindet der größte Teil des ibex XS Ausgleichshalters in einer Spannzangenaufnahme für Schaft-Ø20, die für ER25 und ER32 erhältlich ist. |
|

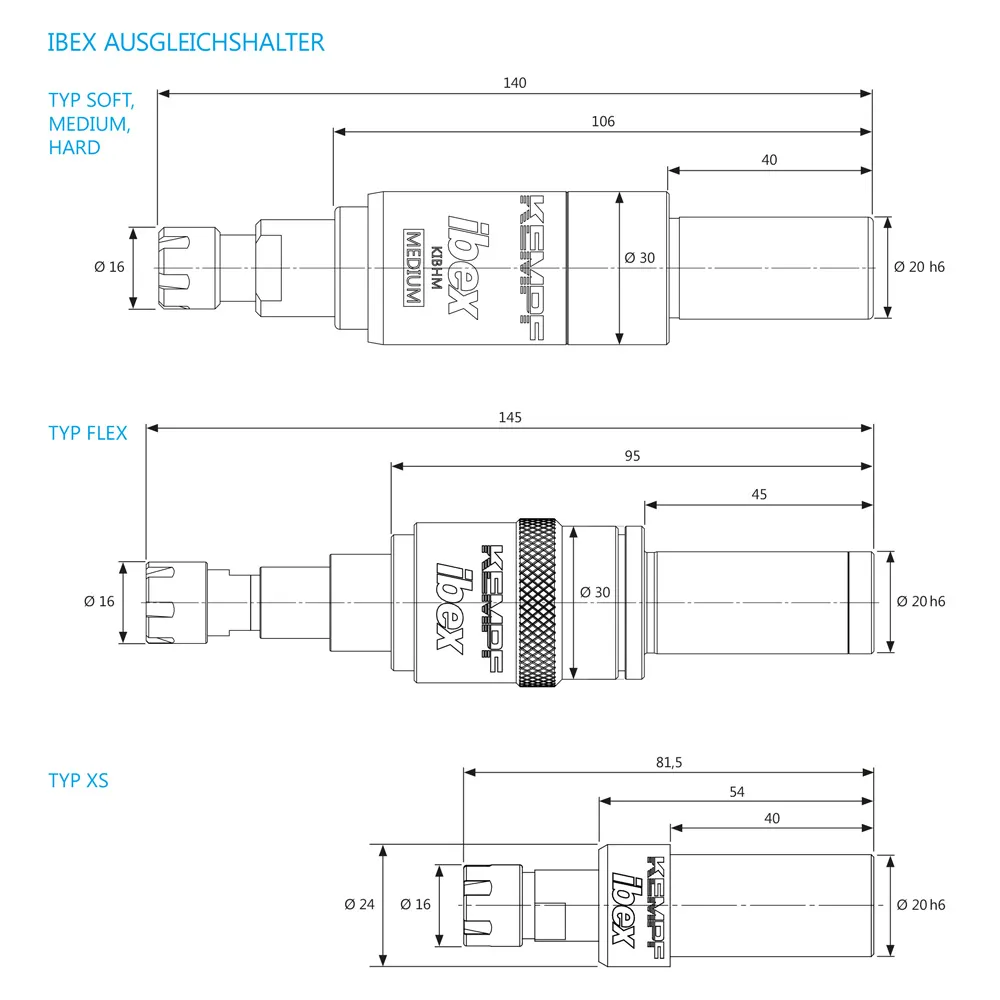

BEMAßUNGEN ALLER 5 IBEX TYPEN
|

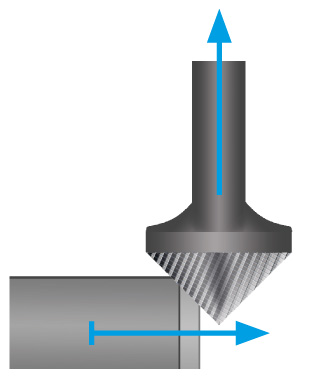

Sobald der Fräser auf die Kante des Werkstückes trifft, kann dieser durch den linear gelagerten Ausgleich des ibex die axiale Bewegung durchführen. Im Zusammenspiel mit den kegelförmigen ibex Entgratfräsern können damit auch radial liegende Maßabweichungen des Bauteils ausgeglichen werden. Somit hat der Entgratfräser immer die gleiche Schnittleistung am Werkstück und erzeugt eine gleichmäßige Entgratung. |

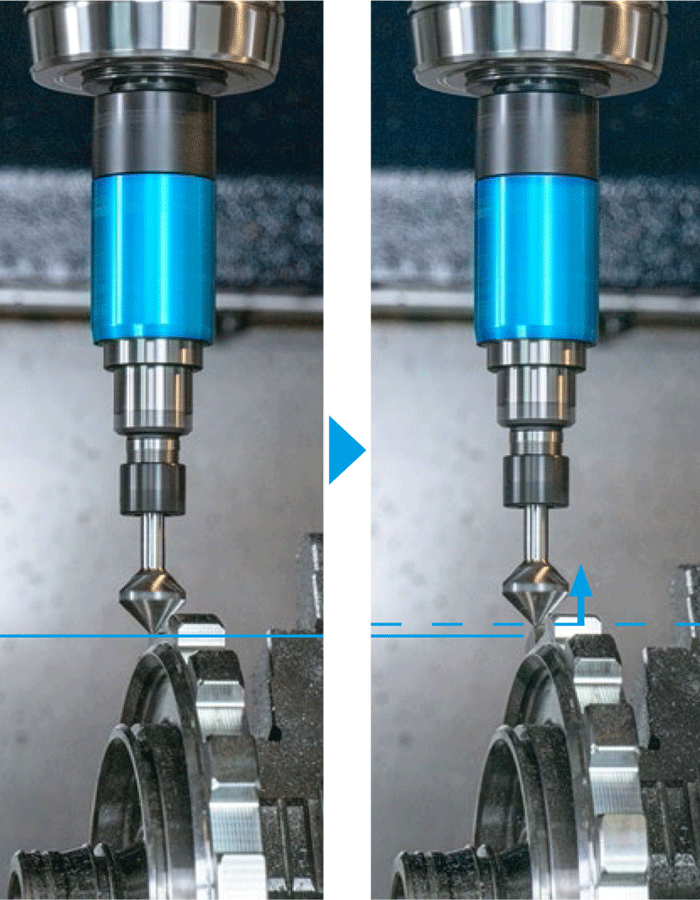

BEARBEITUNGSBEISPIEL "AUSGANGSWELLE EINES AUTOMATIKGETRIEBES"
|
In Ausgangsstellung trifft der Fräser auf die zu entgratende Kontur, was in diesem Bearbeitungsbeispiel dazu führt, dass der Fräser nach oben gedrückt wird. Der ibex gleicht dabei diese Bewegung aus und sorgt dafür, dass der Fräser nach dem Entgratzyklus wieder schnellstmöglich in die Ausgangsposition ausfährt. |
|

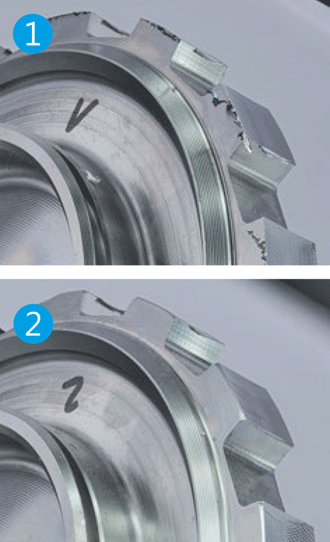

1. VORHER:
|
TIPPS & TRICKS
• Sanftes Anfahren am
Werkstück im Viertelkreis verhindert eine ungleichmäßig große Entgratung
beim ersten Kontakt
• Erhöhung des Vorschubs -> Verringerung der
Entgratfase
• Reduzierung des Vorschubs -> Vergrößerung der
Entgratfase
• Ohne Kühlmittel bearbeiten um Thermoschock zu
vermeiden
• Gleichlauffräsen verhindert die Bildung von Rattermarken
und erzeugt eine gleichmäßige Entgratung
• Höhere Drehzahl verbessert
das Finish
• Bei geringem Platz kann auch durch „Ramping“ an das
Werkstück angefahren und abgefahren werden
Video 2: Entgraten ohne programmierte Korrektur
Video 3: Entgraten von Verzahnungsflanken
Video 4: Entgraten Gussbauteil
Video 5: Entgraten von Alu Strangpressprofilen
Video 6: Guss-Teile entgraten bei Götz Maschinenbau
Lesen Sie Anwendungsberichte aus der Praxis zum "ibex Entgratsystem":
