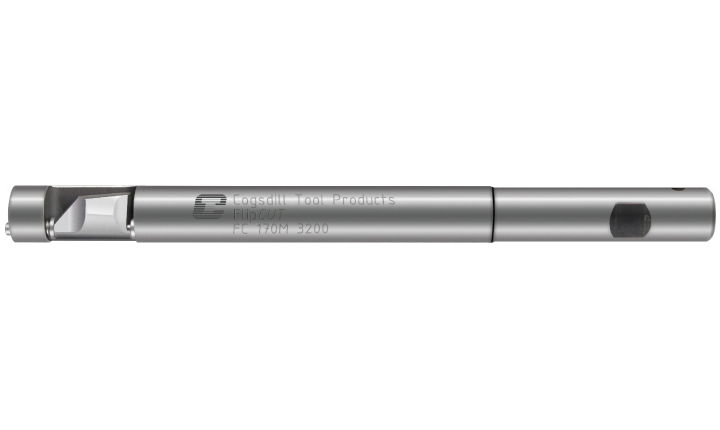

FlipCut:
Faswerkzeug und Plansenker
Für rückseitiges Plansenken sowie für vor- und rückseitiges Fasen in einem Arbeitsgang mit nur einem Werkzeug
MERKMALE DES FLIPCUT
Präzises Fasen und Plansenken mit einem Werkzeug in einer Aufspannung
Die spezielle Schneidengeometrie sorgt für ein zwangsweises zurückklappen der Schneide
Durch den Einsatz von Hartmetallbestückten Schneiden wird eine hohe Standzeit sowie eine wirtschaftliche Bearbeitung gewährleistet
Innere Kühlmittelzufuhr sichert die Späneabfuhr und garantiert das optimale Ein- bzw. Ausklappen der Hartmetall-Schneide
Standard-Werkzeuge sind lieferbar ab Ø 7,0 mm bis Ø 34,0 mm

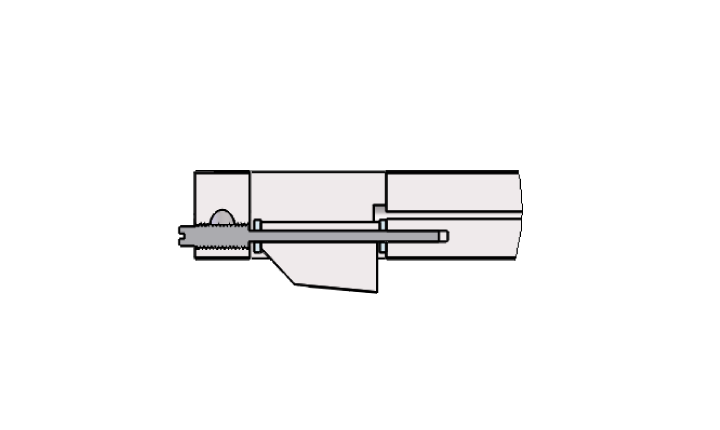

Standard-Schneiden sind verfügbar für rückseitiges Plansenken und vorderseitige Fasbearbeitung, als auch für rück- und vorderseitige Fasbearbeitung
Empfohlen für den Einsatz am Roboter
Video: Rückseitiges Anfasen einer Bohrung

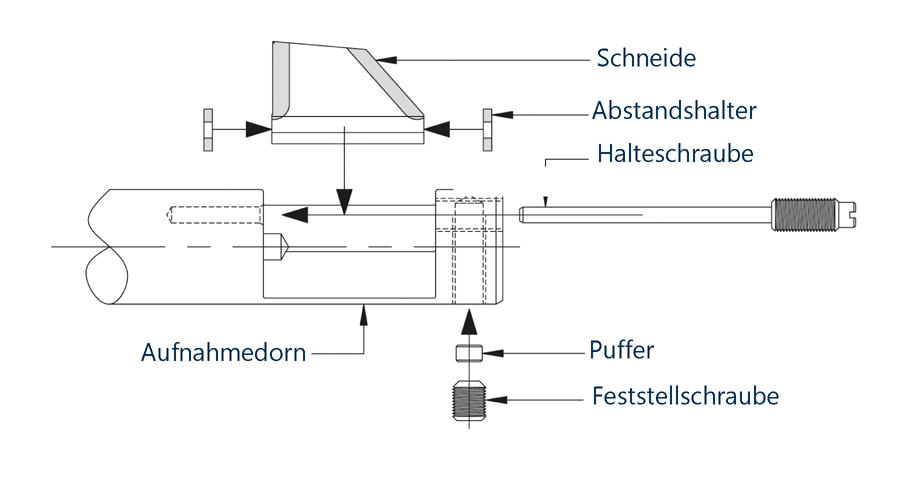

Der FLIPCUT besteht aus nur fünf Einzelteilen die eine einfache Handhabung ermöglichen. Die Schneiden sind hierbei mit Hartmetall bestückt und verhindern somit eine thermische Ausdehnung, sodass das Einklappen der Schneiden stets gewährleistet ist. Bei Verschleiß kann die Schneide schnell und einfach ausgetauscht werden.
|

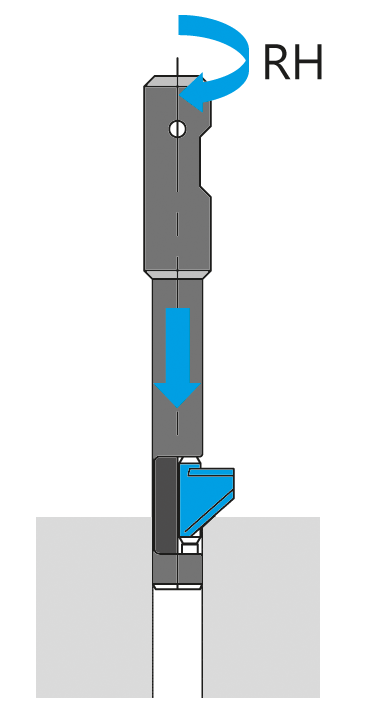

1. FASBEARBEITUNG VORDERSEITE Im Spindelrechtslauf (Uhrzeigersinn) ist das Messer ausgefahren und kann die vordere Fase erzeugen. |
|

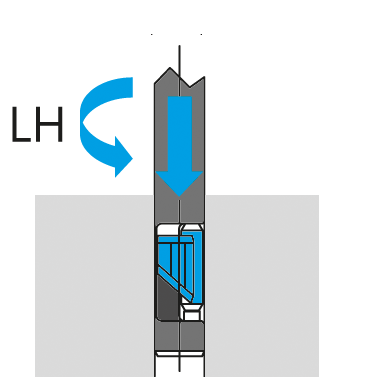

2. BOHRUNG DURCHFAHREN
Spindeldrehrichtung in Linkslauf schalten (gegen den
Uhrzeigersinn) und mit maximalem Vorschub (ca. 0,20mm/U) in die
Bohrung eintauchen (dadurch wird das Einklappen der Schneide
erleichtert und Werkzeugbruch vermieden). |
|

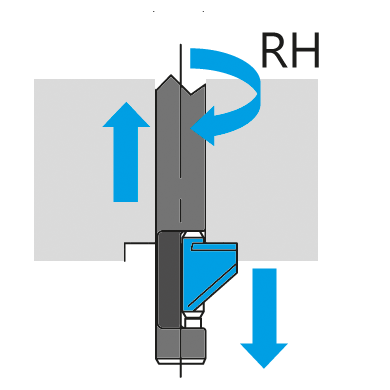

3. FASBEARBEITUNG RÜCKSEITE Im Rechtslauf (Uhrzeigersinn) wird die rückseitige Plansenkung erstellt. Die Tiefe der Plansenkung kann dabei individuell gewählt werden. |
|

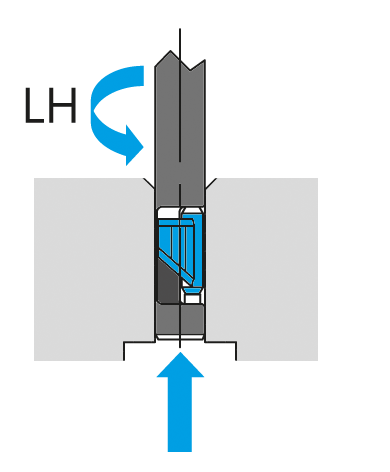

4. RÜCKZUG ANFANGSSTELLUNG Spindeldrehrichtung in Linkslauf schalten (gegen den Uhrzeigersinn) und mit maximalem Vorschub (ca. 0,20mm/U) in die Bohrung eintauchen. In der Bohrung können Sie im Eilgang aus der Bohrung in Anfangsstellung herausfahren. |
