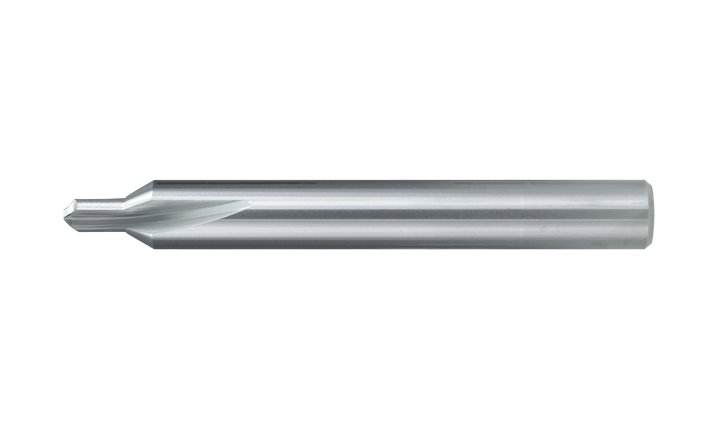

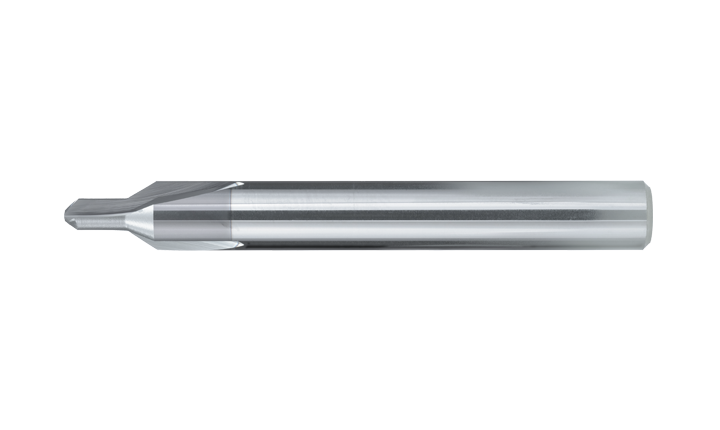

Burrless Chamfering Cutter:
Definiertes Fasen ohne Sekundärgrat

Patentierte Werkzeuggeometrie für perfekte Ergebnisse: Sekundärgratfreies Fasen mit der weltweit ersten V-förmigen Schneide. Gewinner in der Rubrik Zerspanung beim Best of Industry Award 2023. So entfallen nachgelagerte Prozesse zum Entgraten. Reduzieren Sie die Arbeitskosten durch den Wegfall manueller Nacharbeiten. Zusätzlich senken Sie die Werkzeugkosten im Vergleich zu herkömmlichen Entgratfräsern, da die Standzeit oft verdoppelt werden kann.

VORTEILE AUF EINEN BLICK

Hochspezielle V-förmige Schneide zum Fasen ohne Sekundärgrat
Ideal für die Entgratung von Verzahnungen
Nachgelagerte Prozesse zum Entgraten können entfallen
Reduzierte Arbeitskosten durch Wegfall manueller Nacharbeiten
Unabhängig vom zu bearbeitenden Werkstoff
Hohe Werkzeugstandzeit durch hochwarmfeste AlTiCrNBeschichtung, extrem scharfe Schneidkantenausführung ohne Beschichtung
3 bzw. 4 Schneiden für hohe Vorschubraten, stumpfe Spitze für mehr Stabilität und höhere Maßgenauigkeit des Werkzeugs

Video 1: Arbeitsweise Burrless Chamfering Cutter

Durch den XEBEC BURRLESS CHAMFERING CUTTER mit der weltweit ersten V-förmigen Schneide werden neue Grate beim Fasen vermieden:

Nachgelagerte Prozesse zum Entgraten können entfallen
Reduzierte Arbeitskosten durch Wegfall manueller Nacharbeiten
Geringere Werkzeugkosten im Vergleich zu herkömmlichen Entgratfräsern, da eine wesentlich höhere Standzeit bis zum Verschleißmerkmal "Sekundärgrat" erreicht wird. Die Standzeit bzw. der Standweg kann im Vergleich zu herkömmlichen Fräsern bis zu verdoppelt werden.

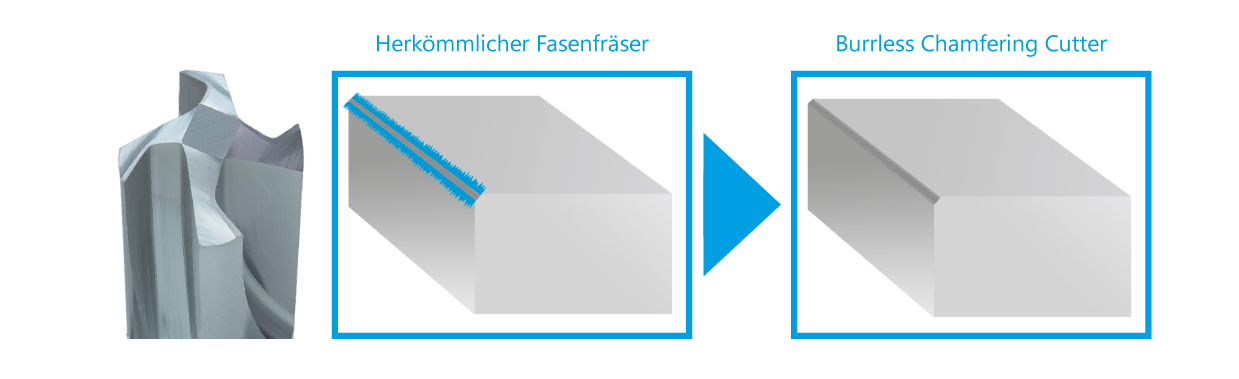

Chamfering Cutter Kanten

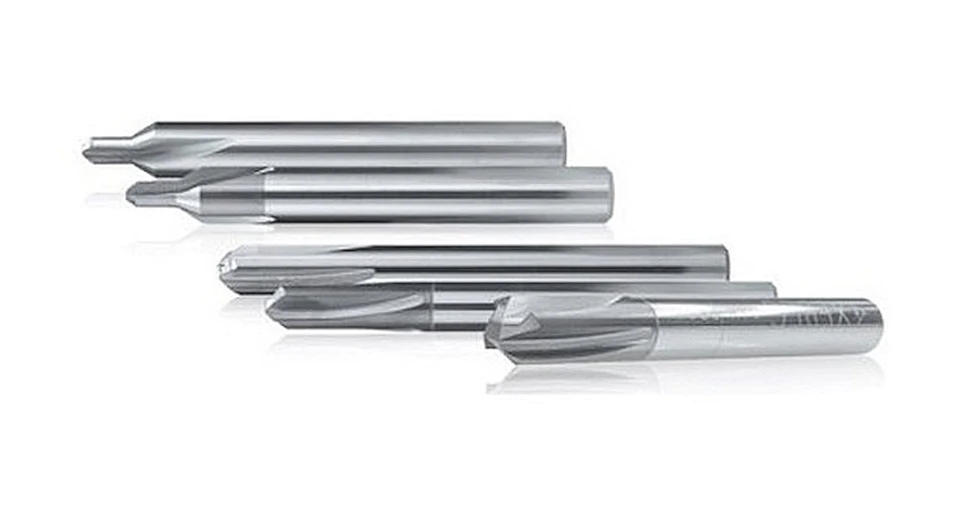

XEBEC BURRLESS CHAMFERING CUTTER-VARIANTEN

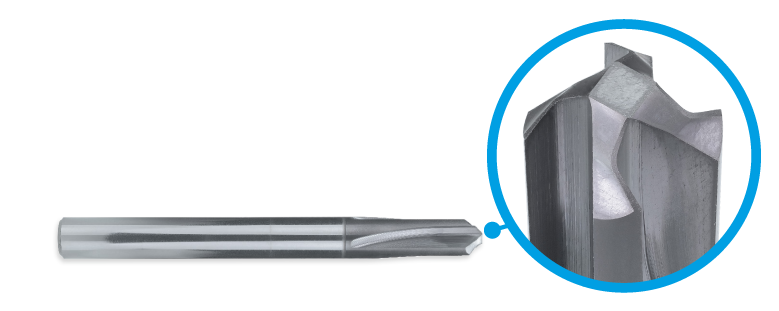

TYP 06M	Mit AlTiCrN-Beschichtung und 4 Schneiden. Dieser Fräser eignet sich für sämtliche Materialien und ist durch seine Beschichtung auch bestens für Superlegierungen geeignet.

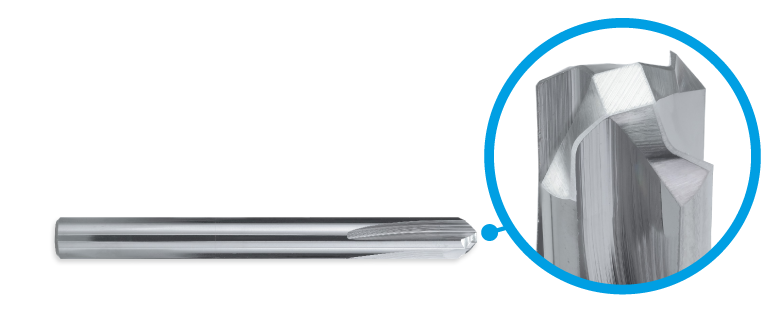

TYP 06N	Unbeschichteter Fräser mit 4 Schneiden und scharfer Schneidkantenausführung. Extrem scharfe Schnittgeometrie ohne Verrundung der Schnittkante. Bestens geeignet für Nichteisenmetalle, Kunststoffe und Composite-Materalien.

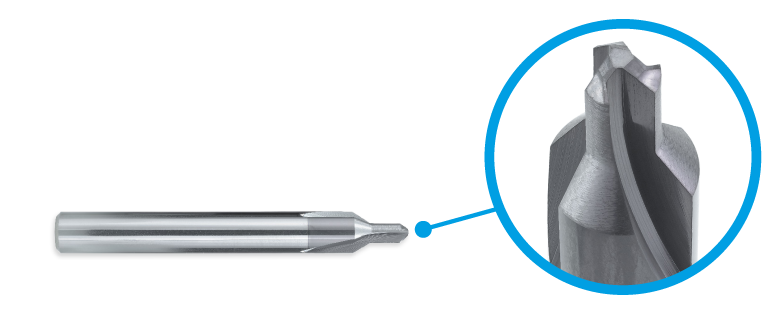

TYP 03M	Wie Typ 06M, zusätzlich... Höhere Lebensdauer durch drei Schneiden; einsetzbar auch bei sehr harten Materialien. Durch die abgesetzte Spitze ergibt sich mehr Stabilität und eine höhere Vorschubgeschwindigkeit ist möglich.

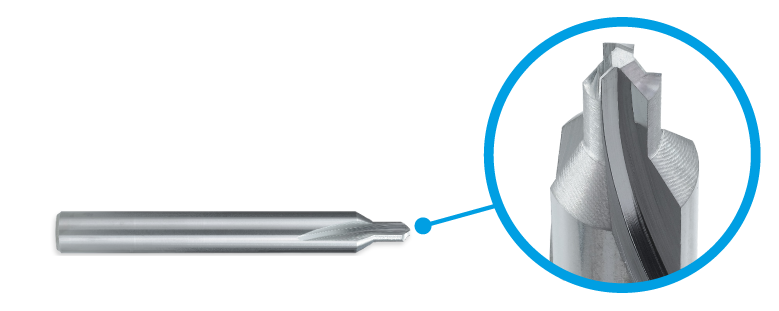

TYP 03N	Wie Typ 06N, zusätzlich... 3 Schneiden mit extrem scharfer Schnittgeometrie. Ideal für Nichteisenmetalle, Kunststoffen und Composite-Materialien. Durch die abgesetzte Spitze ergibt sich mehr Stabilität und eine höhere Vorschubgeschwindigkeit ist möglich.

Funktionsweise

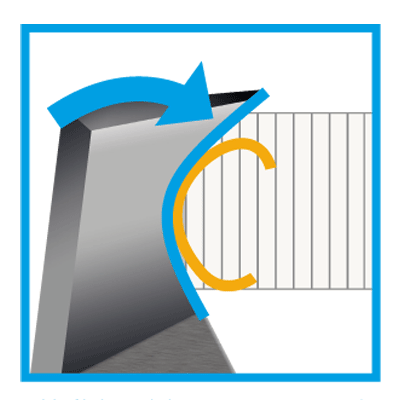

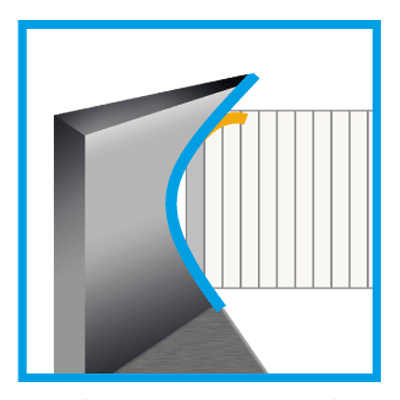

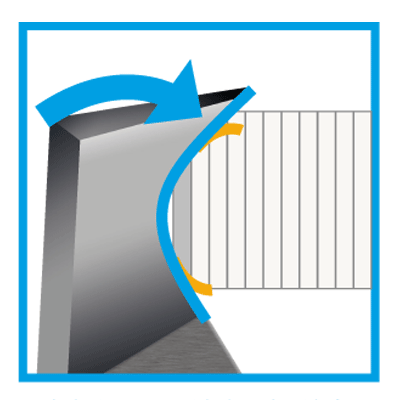

Grate entstehen beim Austritt einer Werkzeugschneide aus dem Werkstück. Durch die patentierte V-förmige Schneide des XEBEC Burrless Chamfering Cutters verlässt die Werkzeugschneide das Werkstück aber erst dann, wenn das Werkstoffmaterial bereits vom Werkstück abgeschert wurde. Die Gratbildung wird dadurch unterbunden. Der Burrless Chamfering Cutter eignet sich optimal z.B. zur Entgratung von Zahnrädern.
