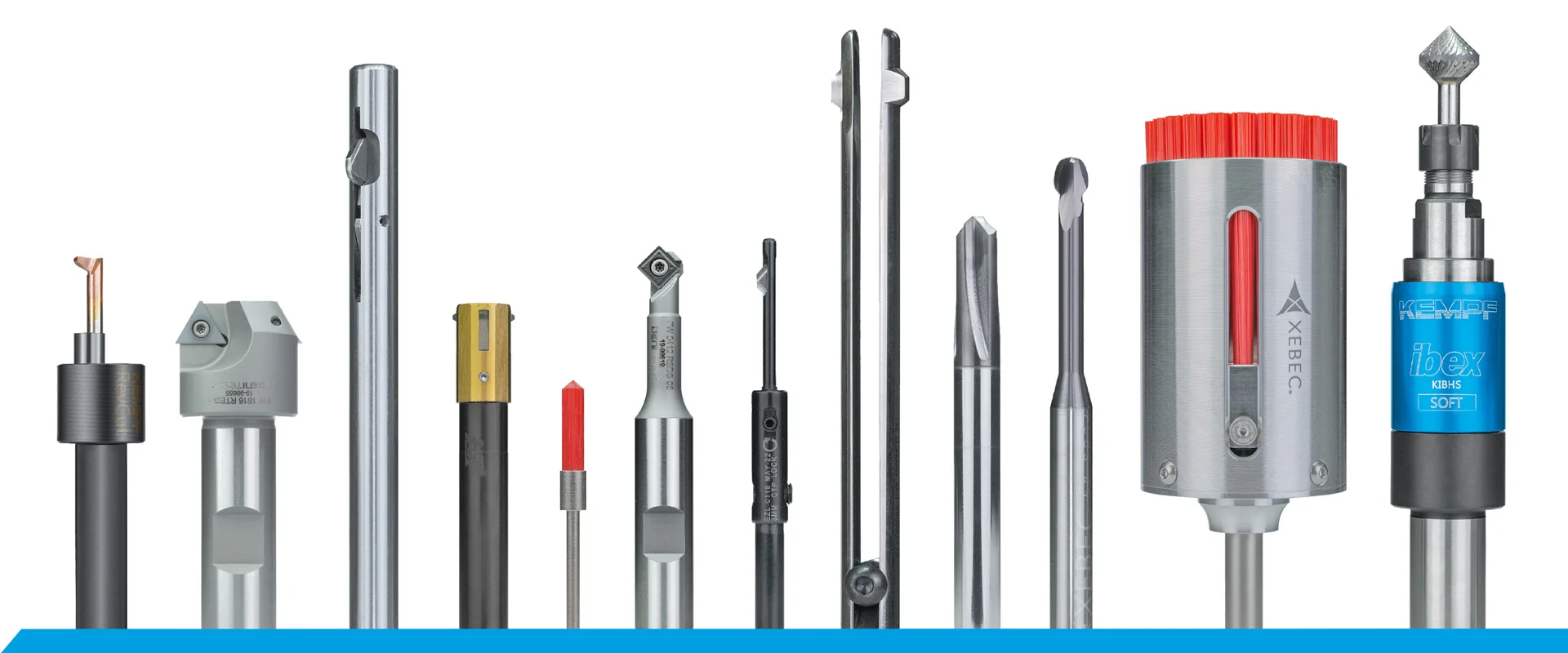

ENTGRATWERKZEUGE
ENTGRATWERKZEUGE
Warum Entgraten von der Maschine so wichtig ist
Die Anforderungen hochpräziser Bauteile steigen stetig. Die Vorgaben zu Qualität und Funktionalität von Produkten werden immer komplexer, die Bauteilgeometrien und Materialkombinationen werden stetig diffiziler.
Ihr Wettbewerbsvorteil liegt daher heute darin, diese Bauteile in gleichbleibend hoher Qualität #gratfrei zu fertigen.
Üblicherweise zählt das Entgraten von Bauteilen jedoch nicht zu den Kernkompetenzen eines Teileherstellers. Dieser letzte Schritt wird zumeist als notwendiges Übel gesehen, das die Stückkosten erhöht. Gerade bei den heutigen hohen Anforderungen ist es beim Entgraten erforderlich, optimal an die vielfältigen Qualitätsvorgaben angepasste, prozesssichere Technologien zu nutzen. Sonst sinkt nicht nur die Produktqualität, sondern auch die Wirtschaftlichkeit.
Implementiert man das Entgraten in den Fertigungsprozess der CNC-Maschine, spart man nicht nur Zeit, sondern gewinnt darüber hinaus Ressourcen, die vorher gebunden waren. Der Einsatz maschineller Entgratwerkzeuge führt fast immer zu niedrigeren Stückkosten in der Serienproduktion und gleichzeitig zu weniger Qualitätsmängeln bzw. Beanstandungen des Endkunden.
IHRE WETTBEWERBSVORTEILE
BEIM MASCHINELLEN ENTGRATEN MIT KEMPF
KÖNNEN WIR IHNEN HELFEN?
Bitte nehmen Sie Kontakt mit uns auf!

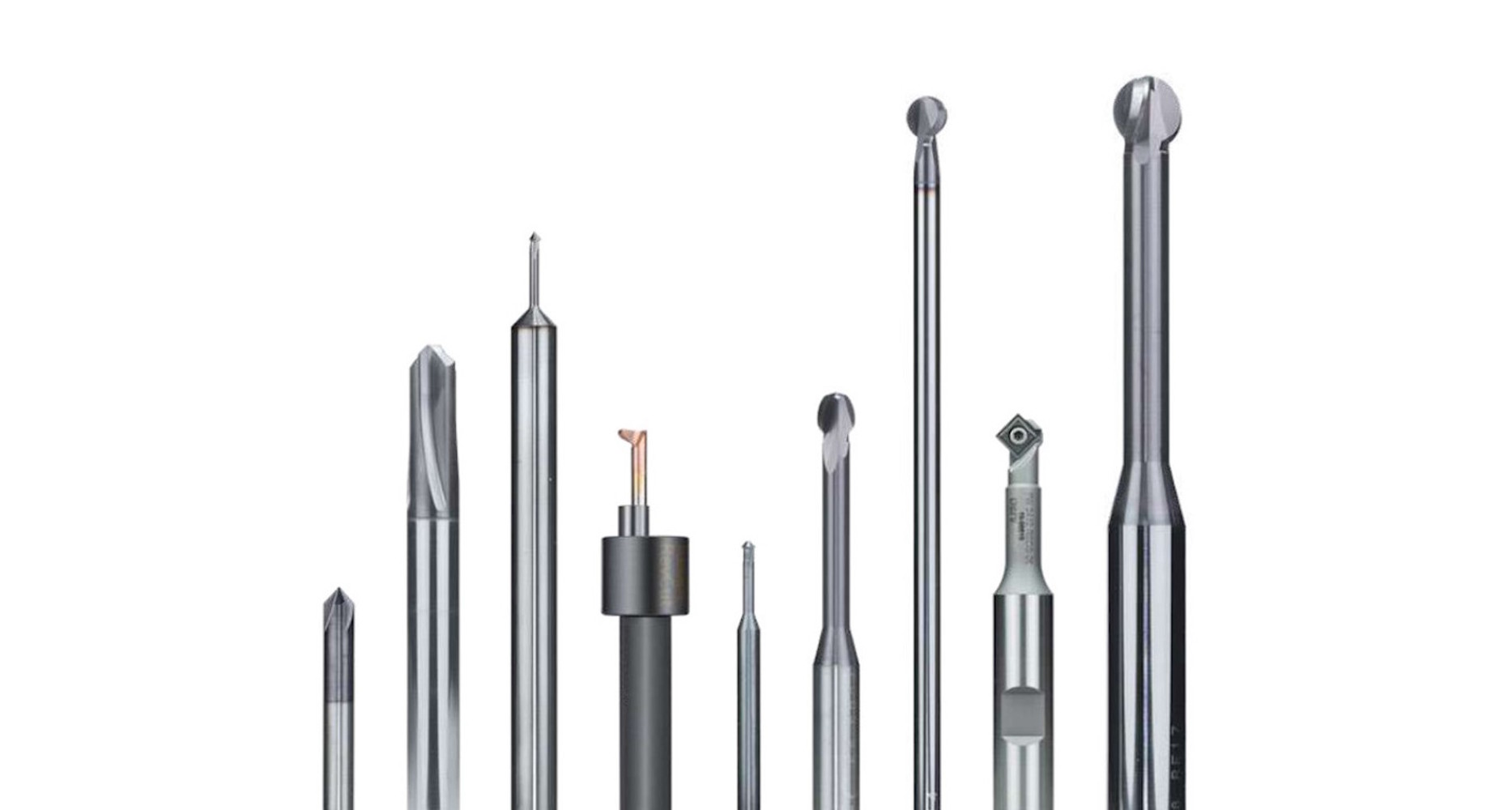

KONTURGEBUNDENE ENTGRATWERKZEUGE
DIE KONTUR GIBT DEN WEG VOR
Die Entgratbearbeitung erfolgt durch Abfahren der zu bearbeitenden Kontur mithilfe eines angepassten NC-Programms. Ein Fräswerkzeug entfernt dabei mit definierter Zustellung und wiederholgenau den Grat und bringt eine Fase an. Durch die starre Bahnführung des Werkzeugs mit NC-Programm, erfordert der Einsatz von konturgebundenen Werkzeugen Werkstücke mit geringen Lagetoleranzen.

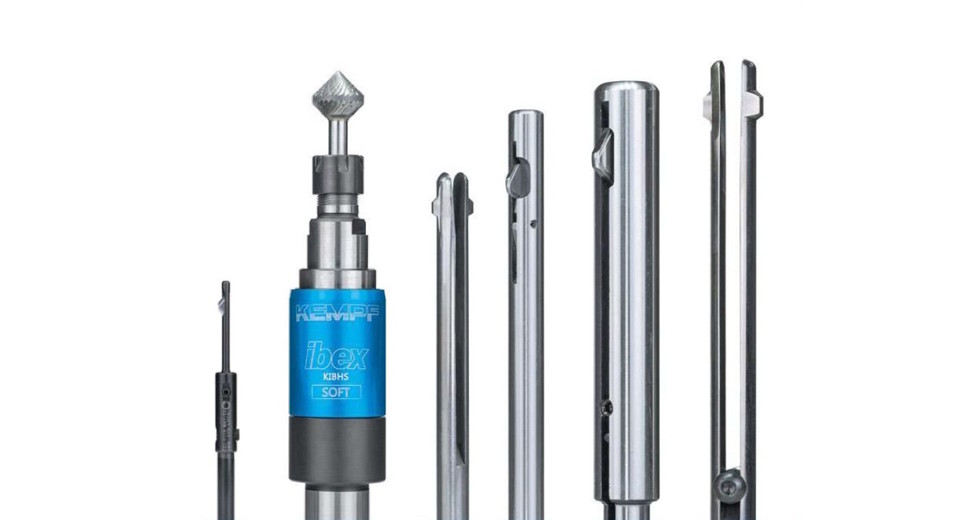

KRAFTGEBUNDENE ENTGRATWERKZEUGE
MIT POWER GEGEN JEDEN GRAT
Die Entgratbearbeitung kraftgebundener Werkzeuge beruht auf dem Wirkprinzip einer nicht starren, beweglich gelagerten Schneide. Die Schneide des Werkzeugs wird mit einer Kraft beaufschlagt, die eine Auslenkung der Schneide zur Folge hat. Dadurch gelangt die Entgratschneide mit der gratbehafteten Kante in Eingriff, nimmt den Grat ab und erzeugt eine Fase.

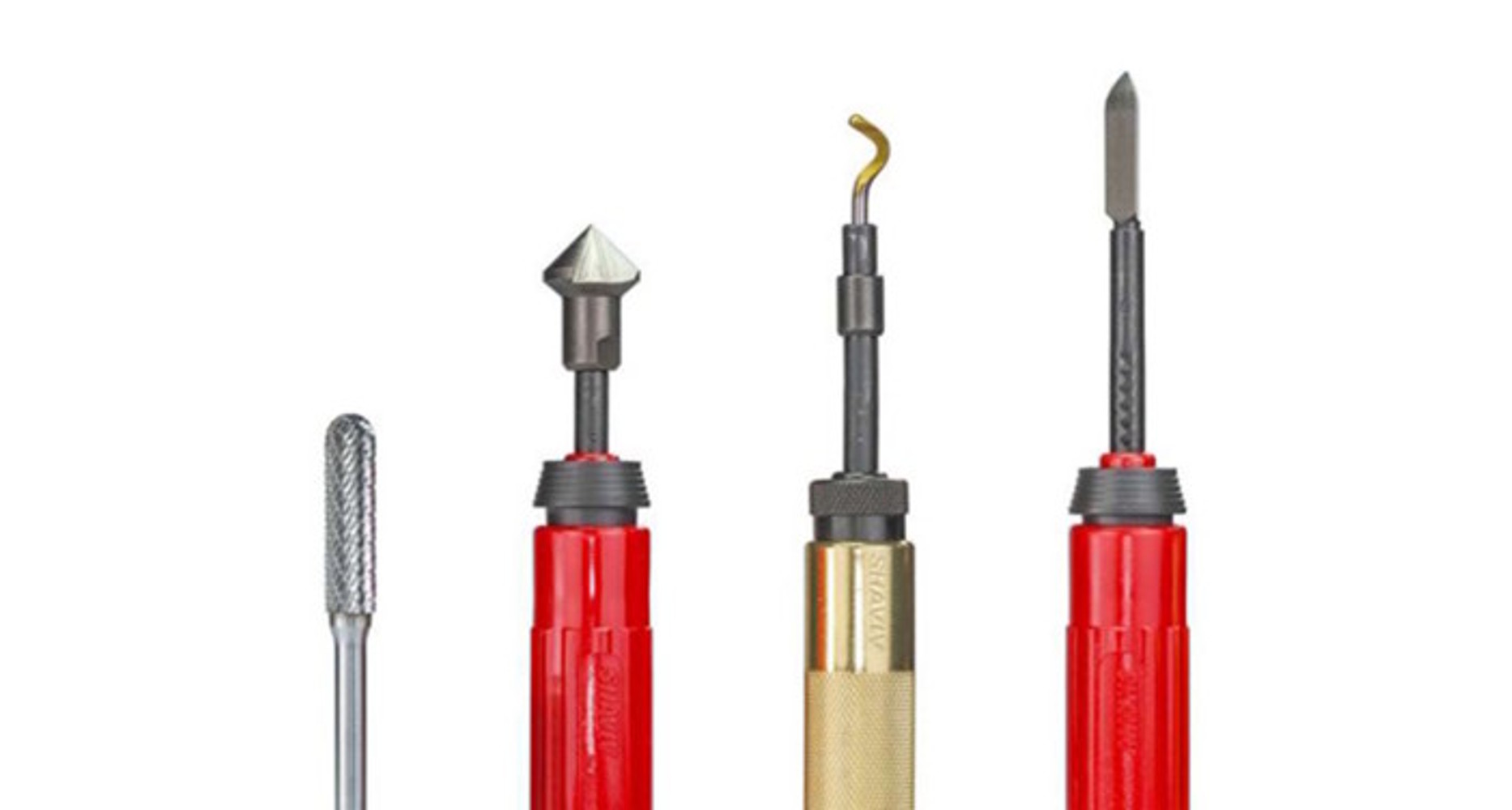

HANDGEFÜHRTE ENTGRATWERKZEUGE
BAUTEILE MANUELL ENTGRATEN
Gratfreie Bauteile direkt von der Maschine sind unser Ziel. Doch es gibt Ausnahmen, die eine manuelle Entgratbearbeitung rechtfertigen. Bei kleinsten Losgrößen, Einzelteilfertigungen oder dann, wenn maschinenseitige Einschränkungen eine Entgratung auf der Maschine unmöglich machen, kommen handgeführte Werkzeuge zum Einsatz.

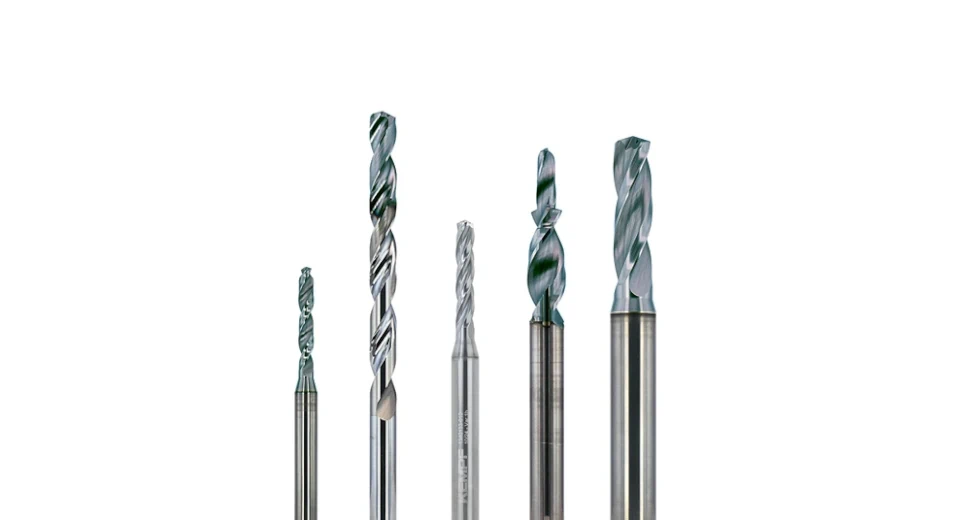

GRATMINIMAL BOHREN
GRATE SCHON BEI DER VORARBEIT MINIMIEREN
Je weniger Grat bei der Vorbearbeitung entsteht, umso einfacher lässt sich dieser beim Entgratprozess entfernen. Mit dem "KEMPF ExBurrDrill" erzeugen Sie Bohrungen mit minimalsten Austrittsgraten, ohne Kompromisse beim Vorschub einzugehen. Dies kann unter Umständen einen nachgelagerten Entgratprozess gänzlich überflüssig machen oder zumindest deutlich vereinfachen - bei gesteigerter Lebensdauer des Entgratwerkzeugs.
FÜR WELCHE WERKSTOFFE SIND UNSERE ENTGRATWERKZEUGE GEEIGNET?
Grate entstehen bei jeglicher Zerspanung von Werkstücken. Für fast alle Werkstoffe sind unsere Entgratwerkzeuge geeignet.
Unerheblich ist hierbei, ob das Entgraten Metall betrifft, ob Sie Edelstahl entgraten oder Aluminium entgraten (z.B. auch in Form von Blech). Auch zum Gussteile entgraten oder zum Kunststoff entgraten bieten wir Ihnen gerne eine passende Lösung.
Das größte Portfolio auf dem Markt finden Sie bei KEMPF jedoch zum Metall entgraten.
Mit unserer langen Erfahrung in der Metallzerspanung können wir Ihnen zu jeglicher Entgratanwendung ein passendes Standardwerkzeug oder Sonderwerkzeug mit kurzer Lieferzeit anbieten.
Mehr zum Entgraten erfahren Sie in unserem Wissens-Bereich »
KÖNNEN WIR IHNEN HELFEN?
Bitte nehmen Sie Kontakt mit uns auf!
Die 6 Schritte zum richtigen Entgratwerkzeug
Sie suchen zum Entgraten Werkzeuge? Doch welches Werkzeug aus unserem großen Entgrat-Portfolio ist das Richtige für Ihren individuellen Bearbeitungsfall?
In unserem Online-Tool "Deburring-Guide" finden Sie selbst zum passenden Werkzeug! Wir führen Sie von Ihrem „Entgratproblem“ zu einer Auswahl an perfekt für Ihre Anwendung geeigneten Entgratwerkzeugen. Beantworten Sie einfach unsere Fragen rund um Werkstoff, Maschinentyp bis hin zu den konkreten Maßen des zu entgratenden Bereichs und erhalten Sie die für Ihren Fall am besten geeigneten Werkzeugvarianten. Probieren Sie es aus!
Bei fast allen zerspanenden Bearbeitungsprozessen entstehen unerwünschte Grate, also Materialaufwürfe, die aus Gründen der Funktion des Werkstücks, der Passgenauigkeit und der Sicherheit für die weitere Handhabung entfernt werden müssen.
Wenn Sie direkt auf der Maschine entgraten, statt händisch im Nachgang, bietet Ihnen dies heutzutage einen entscheidenden Wettbewerbsvorteil. Sie fertigen Ihre Bauteile #gratfrei in gleichbleibend hoher Qualität, sparen Durchlaufzeit ein, können vormals gebundene Ressourcen anderweitig einsetzen und senken Ihre Prozesskosten. Für die verschiedensten und ausgefallensten Entgratbearbeitungen bieten wir Ihnen das größte Sortiment an Entgratwerkzeugen am Markt an, die fast jeden Anwendungsfall abdecken.
Mit KEMPF bauen Sie auf über 60 Jahre Erfahrung in der Metallzerspanung. Gemeinsam finden wir garantiert das passende Entgratwerkzeug, egal für welchen Anwendungsfall. Und wenn kein passendes Standardwerkzeug dabei ist, können wir auch Sonderwerkzeuge außergewöhnlich schnell und kostengünstig für Sie konzipieren und liefern.
Beratung vom Entgrat-Experten
Gerne betrachten wir mit Ihnen gemeinsam Ihren gesamten Bearbeitungsprozess und finden so die wirtschaftlichste und prozesssicherste Lösung für Ihren konkreten Anwendungsfall.
Liefert unser großes Sortiment an Standardwerkzeugen kein passendes Werkzeug speziell für Ihre Anwendung, bieten wir Ihnen selbst für die untypischsten Fälle Sonderwerkzeug Lösungen an.
Vertrauen Sie auf unsere Expertise aus über 60 Jahren Erfahrung in der Metallzerspanung. Ob Zwischengrößen oder komplette Neuauslegung eines bewährten Werkzeugs – wir von KEMPF können Ihnen mit Sicherheit weiterhelfen.
Rufen Sie uns an oder füllen Sie unser Kontaktformular aus! Wir freuen uns auf Ihre Anfrage.

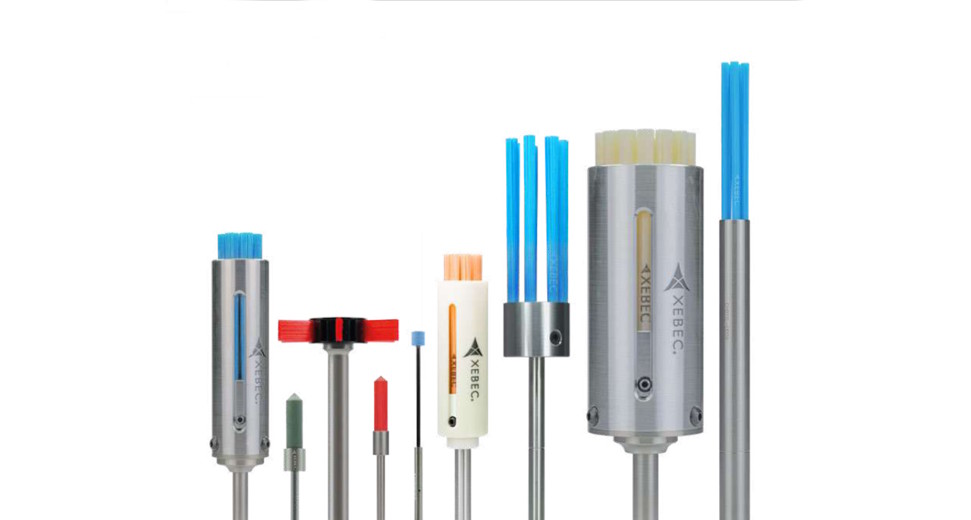

KERAMIKFASER ENTGRATWERKZEUGE
WERKZEUGE AUS HOCHLEISTUNGSKERAMIK BRINGEN DEN UNTERSCHIED
Die Entgratbearbeitung basiert auf einer Rotationsbewegung eines keramischen Schleifwerkzeugs, wobei die Vorschub- und Zustellungsbewegung sowohl werkzeug- als auch werkstückseitig erfolgen kann. Die Schneidkanten schärfen sich selbst. Dies sorgt für eine sehr hohe Schleiffähigkeit und eine stabile und kontinuierliche Schleifleistung. Im Gegensatz zu Draht- oder Nylonbürsten kehren die Keramik-Faserstäbe nach der Bearbeitung immer wieder in ihre ursprüngliche Form zurück.
Wählen Sie Ihre Anwendung:
Um auch bei schwierigen Bearbeitungsaufgaben die Gratbildung zu reduzieren, konstruieren wir für Sie gerne auch gratminimal arbeitende VHM-, PKD- oder CVD-Sonderwerkzeuge. Mehr dazu »
Mehr zum Entgraten sowie den unterschiedlichsten Entgratverfahren lesen Sie in unserem Wissens-Bereich »
Beratung vom Entgrat-Experten
Gerne betrachten wir mit Ihnen gemeinsam Ihren gesamten Bearbeitungsprozess und finden so die wirtschaftlichste und prozesssicherste Lösung für Ihren konkreten Anwendungsfall.
Finden Sie in unserem großen Sortiment an Standardwerkzeugen kein passendes Werkzeug speziell für Ihre Anwendung, bieten wir Ihnen selbst für die untypischsten Fälle Sonderwerkzeug Lösungen an.
Vertrauen Sie auf unsere Expertise aus über 60 Jahren Erfahrung in der Metallzerspanung. Ob Zwischengrößen oder komplette Neuauslegung eines bewährten Werkzeugs – wir von KEMPF können Ihnen mit Sicherheit weiterhelfen.
Rufen Sie uns an oder füllen Sie unser Kontaktformular aus! Wir freuen uns auf Ihre Anfrage.
Gleichbleibend hohe Qualität
Sie fertigen Ihre Bauteile #gratfrei mit höchster Präzision und in gleichbleibend hoher Qualität. Den Bearbeitungsschritt des Entgratens implementieren Sie direkt in Ihren Fertigungslauf und vermeiden nachgelagerte händische Prozesse.
Zeit und Kosten sparen
Wir garantieren kurze Lieferzeiten! Dadurch setzen Sie schnell vormals gebundene Ressourcen frei und nutzen Ihre neuen Kapazitäten für andere Tätigkeiten. Dank der Schnelligkeit in der Bearbeitung sparen Sie wertvolle Prozesszeiten ein und fertigen dadurch wirtschaftlicher.
Rundum-Service
Sie als Kunde haben stets die höchste Priorität! Wir erarbeiten gemeinsam mit Ihnen Bearbeitungsvorschläge für Ihren Anwendungsfall, entwickeln schnell und kostengünstig die passende Werkzeuglösung auf Basis neuester Technologien und betreuen Sie auch während und nach dem Projektanlauf.
Sie wollen mehr zum Entgraten wissen?
In unserem Wissens-Bereich erfahren Sie alles, was Sie zum Entgraten, den gängigen Entgratverfahren sowie der gratminimalen Vorbearbeitung wissen müssen. Schöpfen Sie aus unserem Know-how aus über 60 Jahren Erfahrung oder melden Sie sich direkt kostenfrei an für unser beliebtes Online-Seminar "gratfrei direkt von der Maschine"... mehr erfahren »
KÖNNEN WIR IHNEN HELFEN?
Bitte nehmen Sie Kontakt mit uns auf!
KÖNNEN WIR IHNEN HELFEN?
Bitte nehmen Sie Kontakt mit uns auf!
Auf dieser Seite
- finden Sie unser großes Spektrum an Entgratlösungen,
- lernen Sie mehr zum Entgraten direkt auf der Maschine,
- erleben Sie konkrete Anwendungsbeispiele aus der Praxis,
- erfahren Sie, warum Sie mit einem Werkzeug zum Entgraten von KEMPF künftig effizienter produzieren.
..
KEMPF ENTGRATWERKZEUGE IN DER PRAXIS:
ANWENDUNGSBEISPIELE
Wie überraschend einfach Sie Ihre Werkstücke direkt auf der Maschine entgraten können, sehen Sie in unseren Praxisbeispielen. Eingespannt, abgefahren, fertig. Innerhalb von wenigen Sekunden entnehmen Sie astrein entgratete Bauteile in konstant hoher Qualität. So sparen Sie wertvolle Prozesszeiten und Ressourcen ein und entgraten sicher und wirtschaftlich.
MASCHINELLES ENTGRATEN EINER GUSSKONTUR
Bauteil: Aluminium-Bauteil für einer Extrudermaschine
Werkzeug: ibex Entgratsystem
Die manuelle Entgratung wurde in diesem Beispiel durch das ibex-Entgratsystem ersetzt. Dieses System, bestehend aus dem ibex-Ausgleichshalter und dem speziellen ibex-Fräser, kann die hohen Maßschwankungen dieser undefinierten Kontur in Druck- und Zugrichtung bis zu 10 mm ausgleichen und verspricht dadurch gleichmäßige Fas- bzw. Entgratergebnisse.
MASCHINELLE KOMPLETTENTGRATUNG
Bauteil: Actuator-Housing aus Magnesium
Werkzeug: Back-Burr Cutter & Path Entgratsystem und Keramikfaser-Bürste
Das in Großserie produzierte Bauteil (200.000 Stück pro Jahr) sollte komplett maschinell entgratet werden. Die komplexe Innenkontur ließ sich prozesssicher nur mit dem Back-Burr Cutter & Path Entgratsystem bearbeiten, da der Kugelfräser durch den individuell erstellten NC-Datensatz die zu entgratende Kontur konturparallel abfährt und so effektiv entgratet. Die Keramikfaser-Oberflächenbürste übernahm die Entgratung auf der Rückseite des Bauteils. Die Bürste mit 40 mm Durchmesser fährt in wenigen Sekunden den gesamten Bauteilrand ab und entgratet diesen vollständig.
ENTGRATEN EINER HALBKREISKONTUR SEKUNDÄRGRATFREI
Bauteil: Aluminium
Werkzeug: Burrless Chamfering Cutter
Nach dem Vorfräsen des Bauteils mit einem PKD-Fräser entstand an der definierten Kontur ein leichter Flittergrat. Diese Kontur wurde daraufhin mit dem Burrless-Chamfering Cutter Typ 06N entgratet. Die patentierten Schneiden entfernen den restlichen Grat mühelos und es entsteht eine saubere „Kante“ mit definierter Fase - ohne Sekundärgrat.
ENTGRATEN VON KREUZBOHRUNGEN
Bauteil: Hydraulikbauteil aus Stahl 11SMn30+C
Werkzeug: HSD "High Speed Deburring" Entgratwerkzeug
Aus Qualitätsgründen sollten selbst die in Kleinserie hergestellten Hydraulikbauteile komplett maschinell entgratet werden. Das HSD-Werkzeug ist dabei so konzipiert, dass die Schneiden ohne Druckaufschlag durch das Kühlmedium eingeklappt sind und erst mit Druck an der gewünschten Stelle ausklappen und den Grat „schlagend“ entfernen. Somit lassen sich auch, je nach Material, große Grate mit Gratfußdicken über 0,2 mm mit anhaftenden Gratfahnen oder Bohrkappen prozesssicher entfernen.
Trotz verschiedener Bohrungsdurchmesser kann ein einziges HSD-Werkzeug mit Durchmesser 11,30 mm verwendet werden, um die entstehenden Kreuzbohrungen auch in anderen Bauteilen zu entgraten. Bei größeren Bohrungsdurchmessern als das standardisierte 1/4 Zoll-Maß wird mit dem gleichen HSD-Werkzeug der zu entgratende Bereich mit einer zirkularen Helixbewegung abgefahren und auch dann der Grat prozesssicher entfernt.
.
GEBALLTE #gratfrei-POWER AUF 172 SEITEN
ENTDECKEN SIE WEITERE WERKZEUGLÖSUNGEN VON KEMPF
Der große Entgratwerkzeuge Gesamtkatalog mit dem breitesten Sortiment an Entgratlösungen auf dem Markt! Mit wertvollem Know-how zum Entgraten und der gratminimalen Vorbearbeitung. Sowie vielen Produktergänzungen, dem "BURRLESS CHAMFERING CUTTER" (Gewinner des Best of Industry Awards 2023) und dem cleveren Neuprodukt "KEMPF RevCut". Wir bieten für fast jedes Entgratproblem die passende Entgratlösung.
Jetzt Online reinschauen oder den gedruckten Katalog kostenfrei anfordern!
